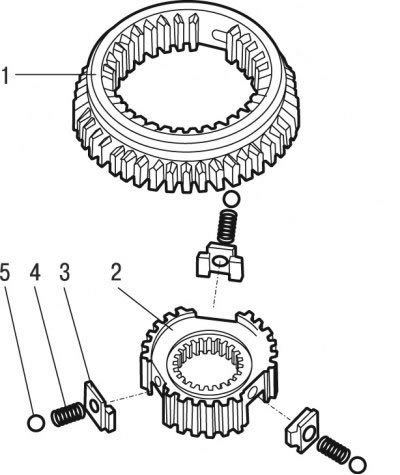

Рис. 6.78. Синхронизатор 1-й и 2-й передач (первый вариант): 1 - муфта с шестерней; 2 - ступица синхронизатора; 3 - сухарь; 4 - пружина; 5 - шарик

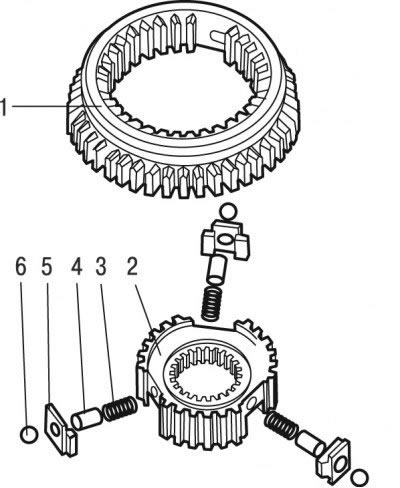

Рис. 6.79. Синхронизатор 1-й и 2-й передач (второй вариант): 1 - муфта с шестерней; 2 - ступица синхронизатора; 3 - пружина; 4 - штифт; 5 - сухарь; 6 - шарик
В коробку передач автомобиля Peugeot 206 устанавливают синхронизаторы 1-й и 2-й передач двух вариантов (рис. 6.78 и 6.79). Конструкция синхронизатора 3-й и 4-й передач аналогична конструкции второго варианта.
Разборку синхронизатора проводите в следующем порядке:
- пометьте взаимное положение муфты 1 (см. рис. 6.78) и ступицы 2 для того, чтобы при сборке установить их в этом же положении;
- снимите муфту синхронизатора со ступицы и все его детали.
Сборку синхронизатора в исполнении по первому варианту проводите в следующем порядке:

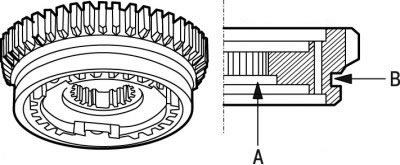

Рис. 6.80. Ориентация муфты синхронизатора относительно ступицы: А - проточка; В - канавка
- сориентируйте муфту и ступицу синхронизатора так, как показано на рис. 6.80: проточка А на ступице должна быть ориентирована в ту же сторону, что и канавка В на муфте, при этом также сориентируйте по нанесенным меткам при разборке;

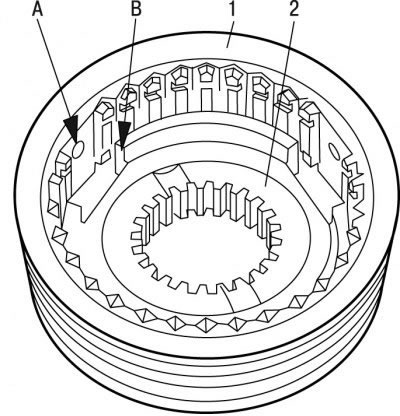

Рис. 6.81. Установка муфты и ступицы синхронизатора: 1 - муфта; 2 - ступица; А, В - пазы
- при сборке необходимо, чтобы паз А муфты 1 (рис. 6.81) совпал с пазом В на ступице 2;
- сдвиньте муфту относительно ступицы;

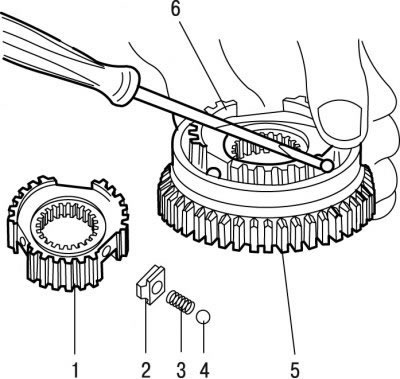

Рис. 6.82. Сборка синхронизатора: 1 - ступица; 2 - сухарь; 3 - пружина; 4 - шарик; 5 - муфта; 6 - ступица
- установите на свои места последовательно сухари 2 (рис. 6.82), пружины 3 и шарики 4, после чего сдвиньте муфту в нейтральное положение.
Сборку синхронизатора в исполнении по второму варианту проводите с использованием приспособления в следующем порядке:
- при сборке ориентируйте муфту и ступицу синхронизатора так, как показано на рис. 6.80: проточка А на ступице должна быть ориентирована в ту же сторону, что и канавка В на муфте, при этом сориентируйте также по нанесенным меткам при разборке;
- при сборке необходимо, чтобы паз А муфты 1 (см. рис. 6.81) совпал с пазом В на ступице 2;

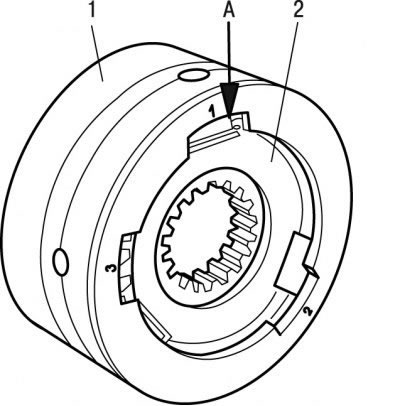

Рис. 6.83. Установка ступицы в приспособление: 1 - приспособление; 2 - ступица; А - паз
- установите ступицу 2 (рис. 6.83) в приспособление так, чтобы паз ступицы совпал с отверстием в приспособлении;

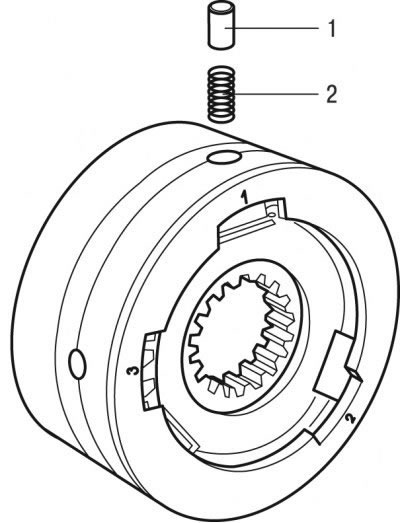

Рис. 6.84. Установка пружины и штифта: 1 - штифт; 2 - пружина
- установите на свои места пружины 2 (рис. 6.84) и штифты 1;

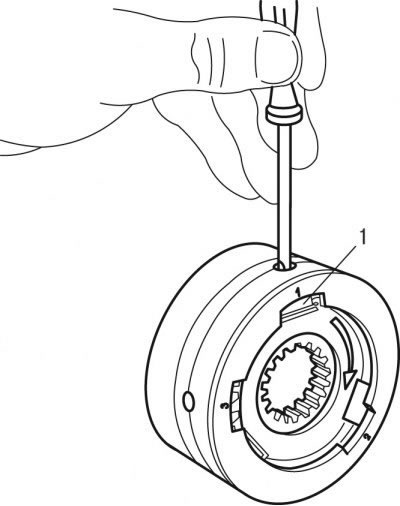

Рис. 6.85. Установка сухаря: 1 - сухарь
- с помощью отвертки надавите на штифты и вставьте в пазы ступицы сухари 1 (рис. 6.85);

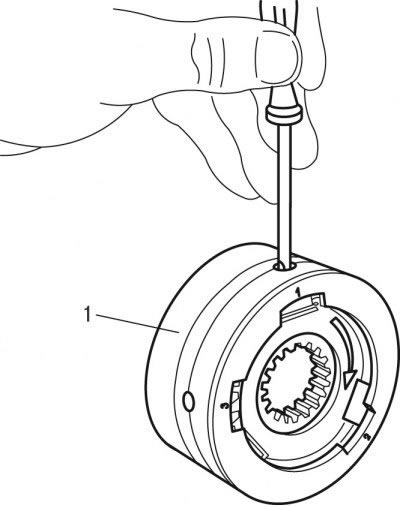

Рис. 6.86. Поворот приспособления: 1 - приспособление
- вставьте шарики в отверстия приспособления 1 (рис. 6.86), после этого, надавив на шарики с помощью отвертки, поверните приспособление, чтобы шарики не выскакивали;

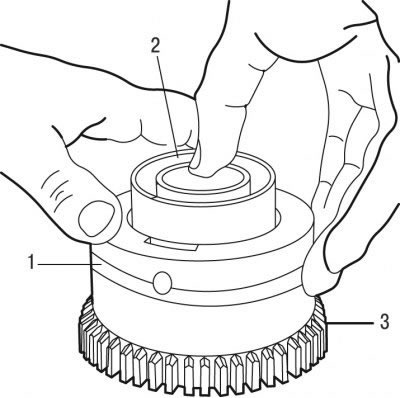

Рис. 6.87. Сборка синхронизатора (2 вариант): 1, 2 - приспособления; 3 - муфта
- установите муфту 3 (рис. 6.87) зубчатой поверхностью на верстак;
- установите подсобранное приспособление 1 на муфту, соблюдая метки, сделанные при разборке;
- вставьте ступицу синхронизатора в муфту 3, надавив рукой на приспособление 2.
