Разборку механизма переключения коробки передач проводите в следующем порядке:

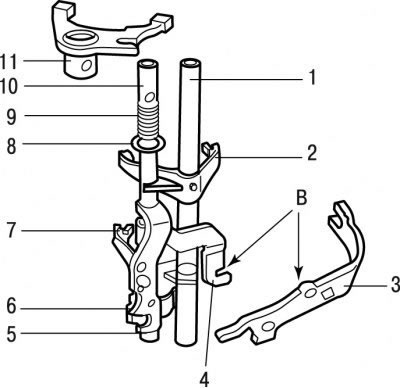

Рис. 6.92. Механизм переключения передач: 1 - шток вилки включения 3-й и 4-й передач; 2 - вилка включения 3-й и 4-й передач; 3 - вилка включения заднего хода; 4 - поводок вилки включения заднего хода; 5 - поводок вилки включения 1-й и 2-й передач; 6 - поводок вилки включения 5-й передачи и заднего хода; 7 - вилка включения заднего хода; 8 - стопорное кольцо; 9 - пружина; 10 - шток вилки включения 5-й передачи; 11 - вилка включения 5-й передачи
- снимите пружину 9 (см. рис. 6.92);
- снимите стопорное кольцо 8;
Рис. 6.93. Поводок включения заднего хода: 1 - штифт; 2 - ось; 3 - поводок включения заднего хода
- запрессуйте пружинный штифт 1 (рис. 6.93);
- выньте ось 2 поводка включения заднего хода.
Внимание! Ось и поводок включения заднего хода должны заменяться в комплекте, так как сверление отверстия под штифт проводится в комплекте.
Сборку механизма переключения коробки передач проводите в последовательности, обратной разборке.
