- снимите промежуточный картер коробки передач, как показано выше;

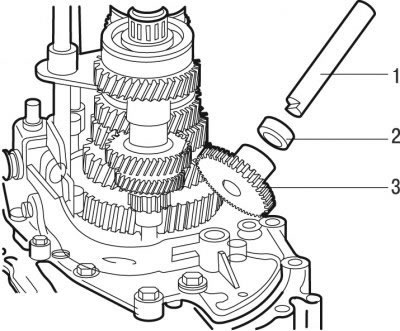

Рис. 6.59. Снятие промежуточной шестерни заднего хода: 1 - ось; 2 - втулка; 3 - промежуточная шестерня заднего хода
- снимите ось 1 (рис. 6.59) промежуточной шестерни заднего хода вместе с пластиковой втулкой 2 и самой шестерней 3;

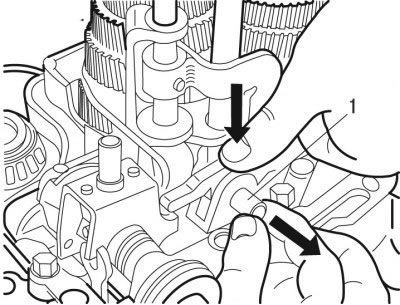

Рис. 6.60. Снятие оси вилки включения заднего хода: 1 - ось
- выньте ось 1 (рис. 6.60) вилки включения заднего хода, слегка нажав на вилку, чтобы освободить ось;

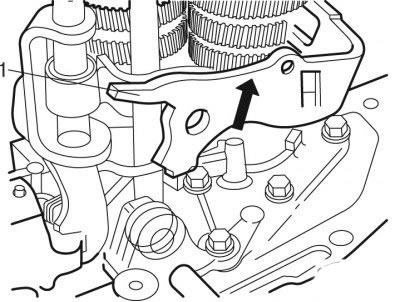

Рис. 6.61. Снятие вилки включения заднего хода: 1 - вилка включения заднего хода
- снимите вилку 1 (рис. 6.61) включения заднего хода;
- включите 2-ю передачу;
Рис. 6.62. Крепление оси рычага переключения передач: 1 - штифт
- выбейте штифт 1 (рис. 6.62) крепления оси рычага переключения передач наружу;

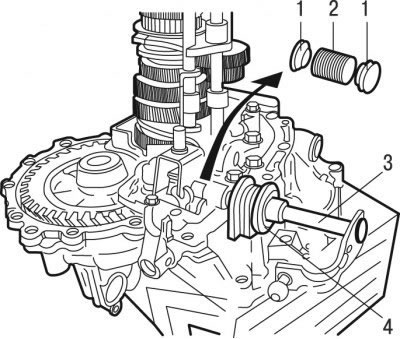

Рис. 6.63. Снятие рычага переключения передач: 1 - опорные чашки; 2 - пружина; 3 - рычаг переключения передач; 4 - уплотнитель оси
- снимите ось рычага 3 (рис. 6.63) переключения передач;
- снимите уплотнитель 4 оси рычага;
- снимите пружину 2 и две упорные чашки 1;

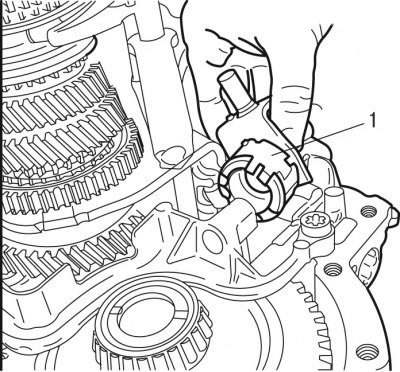

Рис. 6.64. Снятие замка блокировки: 1 - замок блокировки
- снимите замок 1 блокировки (рис. 6.64);

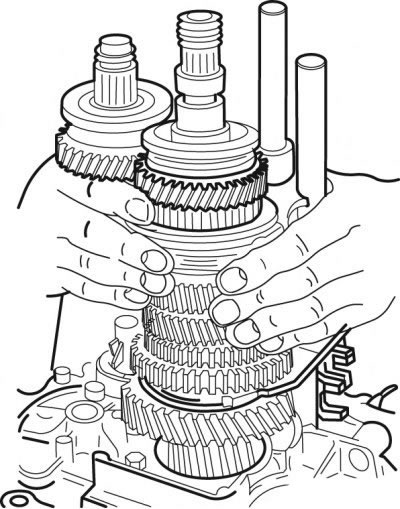

Рис. 6.65. Снятие первичного и вторичного валов
- выньте из картера одновременно первичный и вторичный валы с вилками и штоками (рис. 6.65);

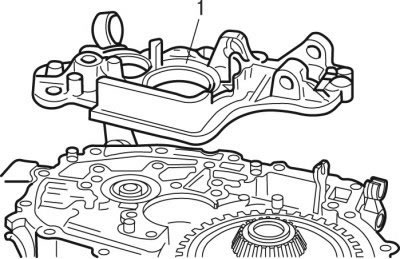

Рис. 6.66. Снятие промежуточной пластины: 1 - промежуточная пластина
- отверните болты крепления промежуточной пластины 1 (рис. 6.66) и снимите ее;
Внимание! Промежуточная пластина и картер сцепления должны устанавливаться в комплекте.
Рис. 6.67. Снятие дифференциала: 1 - штифт; 2 - пружина; 3 - дифференциал
- снимите штифт 1 (рис. 6.67) блокировки вилки включения заднего хода;
- снимите пружину 2;
- снимите дифференциал 3.
Установку первичного, вторичного валов и дифференциала проводите в последовательности, обратной снятию.
