- приспособление для снятия шаровых опор — 0216G1 и 0216G2;
- зажим для хомутов — CLIC 0172;
- цепь;
- соединительные скобы;
- подъемник;
- поперечина для удерживания силового агрегата — 0009Z;
- штанга капота.
Снятие коробки передач проводите в следующем порядке:
- установите капот в положение для ремонта двигателя с помощью приспособления;
- установите автомобиль на двухстоечный подъемник;

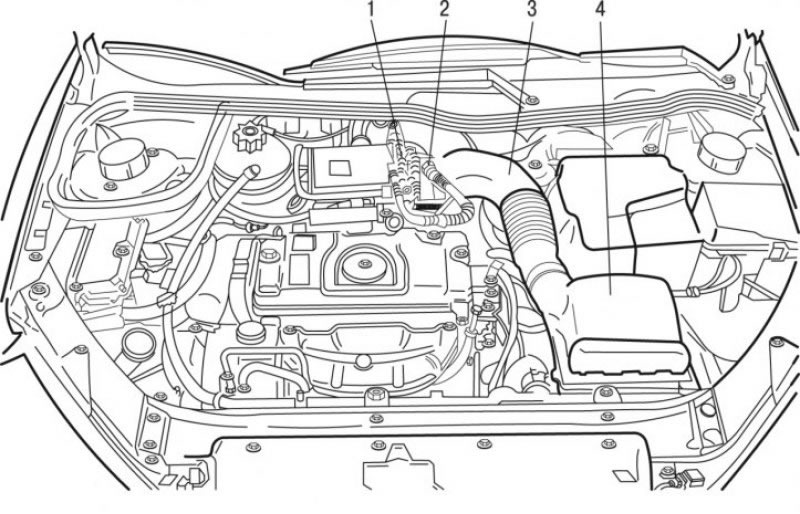

Рис. 6.6. Воздушный фильтр: 1 - хомут; 2 - трубка вентиляции картера; 3 - рукав; 4 - воздушный фильтр
- снимите хомут 1 (см. рис. 6.6) при помощи приспособления;
- снимите трубку 2 вентиляции картера;
- снимите воздушный фильтр 4 и рукав 3;

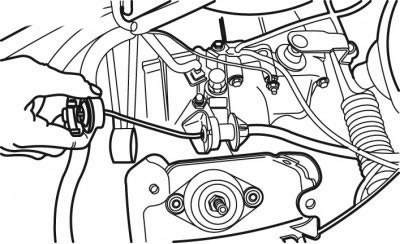

Рис. 6.7. Вытягивание троса привода сцепления
- потяните трос (см. рис. 6.7) привода сцепления, чтобы затем снять его с рычага вилки выключения сцепления;

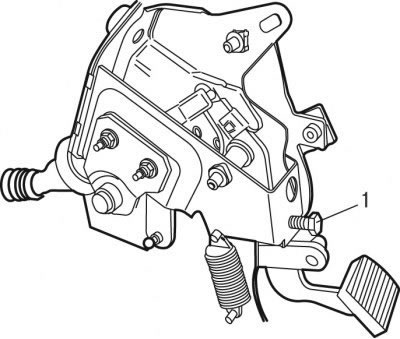

Рис. 6.8. Ограничительный болт: 1 - болт
- если это сделать невозможно, т.е. механизм автоматической компенсации зазора заблокирован, отверните болт 1 (см. рис. 6.8) для создания минимального зазора на педали сцепления;

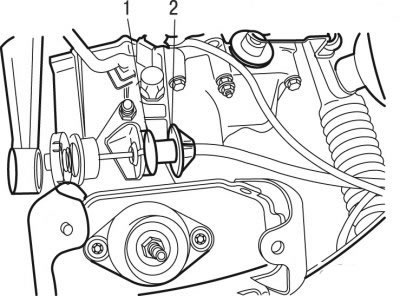

Рис. 6.9. Крепление троса: 1 - муфта; 2 - наконечник кожуха
- снимите наконечник 2 кожуха (см. рис. 6.9) и муфту 1;
- снимите трос привода сцепления с опоры, в которую упирается кожух;

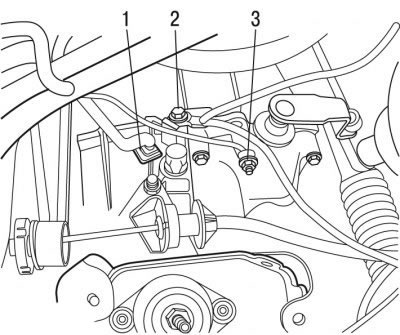

Рис. 6.33. Крепление троса привода сцепления: 1 - контактный разъем; 2 - болт; 3 - гайка
- отверните болт 2 (рис. 6.33) и гайку 3;
- отсоедините контактный разъем 1;

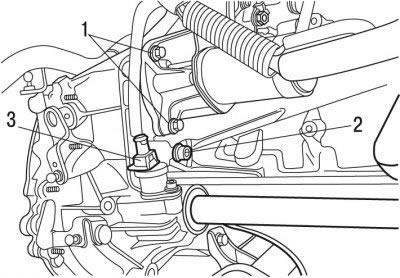

Рис. 6.34. Контактный разъем: 1, 2 - болты; 3 - контактный разъем
- отсоедините контактный разъем 3 (рис. 6.34);
- отверните болты 1 и 2;

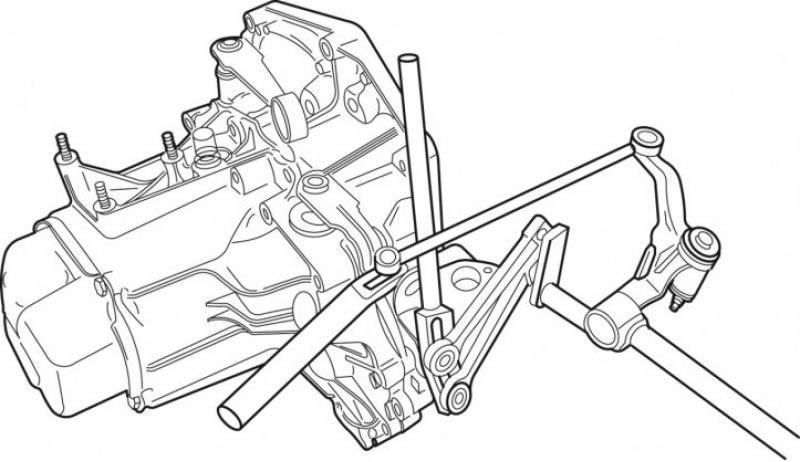

Рис. 6.35. Тяги переключения коробки передач
- отсоедините тяги переключения коробки передач с помощью приспособлений (рис. 6.35);
- поднимите автомобиль;
- снимите валы привода передних колес;

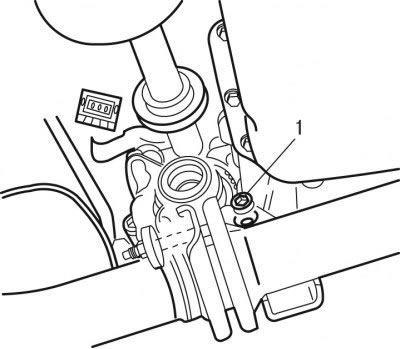

Рис. 6.36. Отворачивание болта: 1 - болт
- отверните болт 1 (рис. 6.36);
- опустите автомобиль;

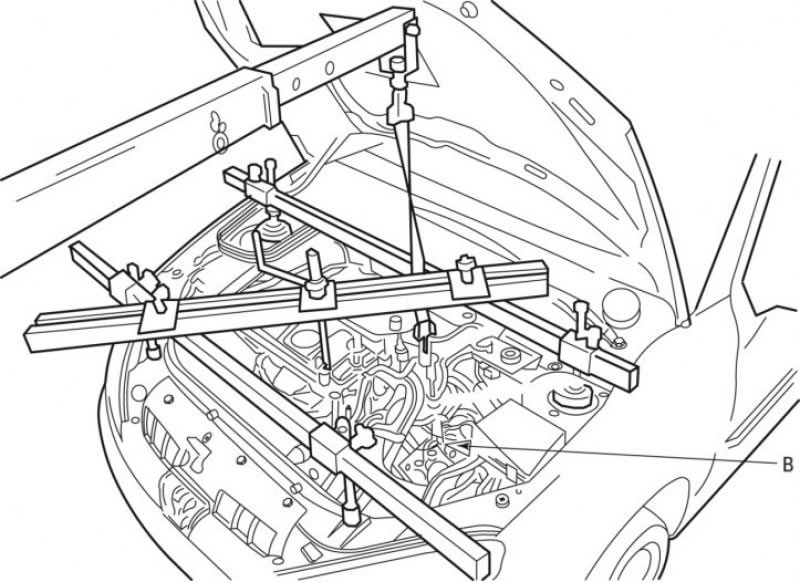

Рис. 6.37. Установка поперечины
- установите поперечину, как показано на рис. 6.37, и зацепите на тросе коробку передач в зоне В;

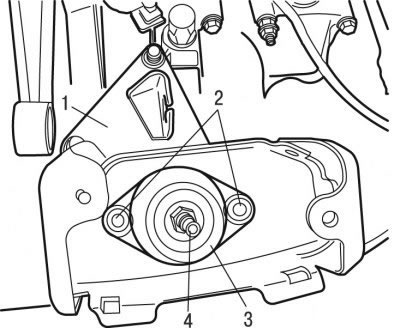

Рис. 6.38. Опора коробки передач: 1 - кронштейн; 2 - болты; 3 - опора; 4 - гайка
- отсоедините эластичную опору 3 (рис. 6.38) коробки передач;
- отсоедините кронштейн 1;

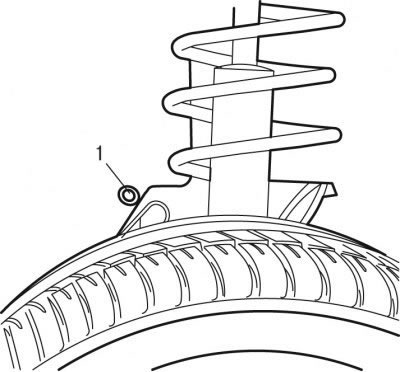

Рис. 6.39. Снятие фиксатора: 1 - фиксатор
- отсоедините фиксатор 1 (рис. 6.39);

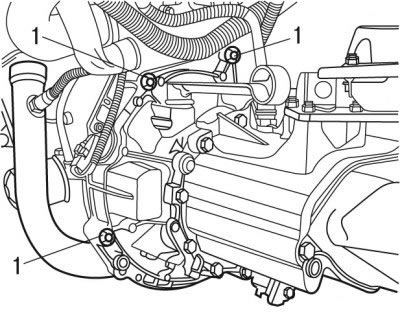

Рис. 6.40. Болты крепления картера коробки передач: 1 - болты
- отверните болты 1 (рис. 6.40) крепления картера коробки передач к двигателю;
- снимите коробку передач.
