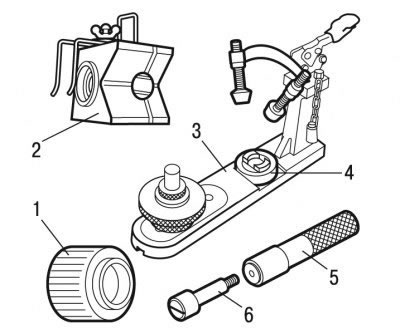

Рис. 3.69. Специальный инструмент и приспособления для сборки шатунно-поршневой группы: 1 - втулка для установки поршня в правильное положение; 2 - упор для установки поршневого пальца; 3 - приспособление для запрессовки поршневого пальца; 4 - упор поршня; 5 - рукоятка; 6 - направляющий элемент поршневого пальца
Для соединения пальца с шатуном потребуется специальный инструмент и приспособления (рис. 3.69).
Номера специального инструмента и приспособлений для разборки двигателя по каталогу запасных частей:
- приспособление для запрессовки поршневого пальца — 0139-AZ;
- упор поршня — 0139-Q (для двигателей TU9), 0132-D3Y (для двигателей TU1—TU2—TU3—TU5);
- направляющий элемент поршневого пальца — 0139-P;
- рукоятка — 0139-N;
- упор для установки поршневого пальца — 0132-D2Z.

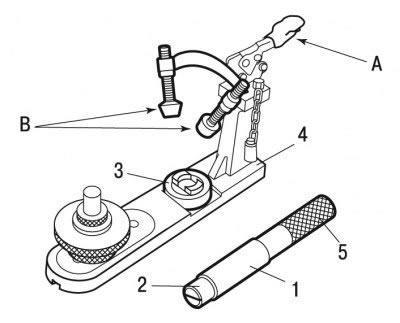

Рис. 3.70. Приспособление для запрессовки в поршень поршневого пальца: 1 - поршневой палец; 2 - направляющий элемент поршневого пальца; 3 - упор поршня; 4 - приспособление; 5 - рукоятка; А - зажим; В - винты
(Источник статьи доступен на сайте: «Autoinstruction.ru»)
Установите палец 1 (рис. 3.70) первого поршня на направляющий элемент 2.
Заверните рукоятку от руки до упора, не прилагая большого усилия.
Установите на палец упор 3.
Откройте зажим A.

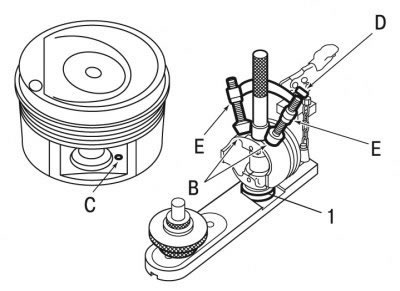

Рис. 3.71. Установка поршня в приспособлении для запрессовки поршневого пальца: 1 - упор поршня; В - винты; С - бобышка; D - стержень; Е - контргайки
Полностью выверните винты В.
Примечание. При установке поршня на упор поверните его бобышкой C вверх (рис. 3.71).
Установите поршень на упор 1.
Вставьте стержень D.
Заверните винты В до касания поршня.
Затяните контргайки Е.
Затяните стержень D, зафиксировав поршень.

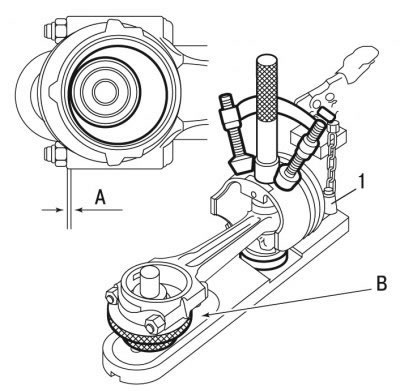

Рис. 3.72. Установка шатуна в приспособление: 1 - стержень; А - зазор; В - упор
Вставьте шатун в сборе с крышкой (без вкладыша) в поршень и отцентрируйте его с помощью приспособления (рис. 3.72).
Отрегулируйте положение и высоту упора В под шатуном так, чтобы зазор А был равен 0,1 мм.
Снимите шатун.
Установите шатуны на электрический подогреватель.
Положите в каждую верхнюю головку шатуна щепотку порошка олова.
Нагревайте шатуны до тех пор, пока не расплавится олово (приблизительно до 250°С).
Смажьте поршневые пальцы перед их установкой.
Постарайтесь установить поршневой палец в отверстие поршня одним движением.
Удалите оставшиеся капли олова.

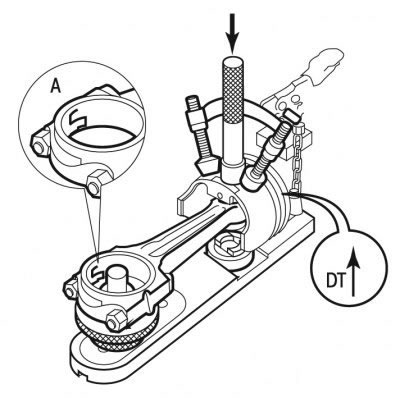

Рис. 3.73. Ориентация поршня с шатуном
При сборе поршня с шатуном маркировочная метка «DT» должна быть направлена вверх (рис. 3.73).
Вставьте шатун в поршень, при это замок А вкладышей шатуна должен быть ориентирован по отношению к поршню, как показано на рис. 3.73.
Примечание. При установке на двигатель замок вкладышей А должен быть направлен в сторону выпускного коллектора.
Быстро вставьте поршневой палец до упора.
Подождите несколько секунд прежде, чем снимать с приспособления шатун в сборе с поршнем.
