- приспособление для блокировки коленчатого вала — 0189-B;
- приспособления для установки ступиц распределительного вала — 0189-AZ;
- приспособление для поддержания ремня — 0189-K;
- штифт для установки динамического натяжителя — 0189-J;
- фиксатор ступицы переднего колеса — 0606-A1Y; 0606-A2.
Снятие зубчатого ремня проводите в следующем порядке:
- снимите переднее правое колесо;
- снимите справа грязезащитный щиток;

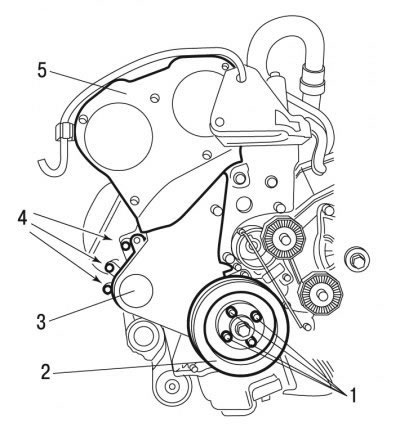

Рис. 3.75. Снятие крышек газораспределительного механизма: 1, 4 - болты; 2 - шкив привода вспомогательных агрегатов; 3, 5 - крышки
- отверните болты 1 (рис. 3.75);
- снимите шкив 2 привода вспомогательных агрегатов;
- снимите крышки 3 и 5 газораспределительного механизма;
Внимание! Не отворачивайте болты 4 крепления.
Рис. 3.76. Снятие зубчатого ремня: 1, 2 - приспособления; 3 - кронштейн; 4 - болт
- застопорите маховик при помощи приспособления 2 (рис. 3.76);
- застопорите распределительные валы при помощи приспособления 1;
- максимально ослабьте момент затяжки болта 4;
- высвободите кронштейн 3 ролика из прилива картера с целью увеличения свободы перемещения и снимите зубчатый ремень.
Установку зубчатого ремня проводите в следующем порядке:
Примечание. Систематически заменяйте зубчатый ремень газораспределительного механизма.

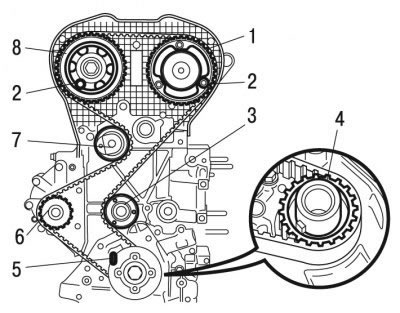

Рис. 3.77. Установка зубчатого ремня: 1, 4, 8 - шкивы; 2, 5 - приспособления; 3, 6, 7 - ролики
- перед установкой убедитесь, что ролики 3 и 7 (рис. 3.77) и ролик 6 привода водяного насоса вращаются свободно. Убедитесь также, что ролики не издают шума;
- установите ролик 3 и затяните моментом 35 Н·м;
- наденьте зубчатый ремень на шкив 4 коленчатого вала, соблюдая направление его монтажа;
- зафиксируйте ремень при помощи приспособления.
Окончательное натяжение ремня проводите в следующем порядке:
Примечание. Эту операцию проводите на холодном двигателе.
Рис. 3.78. Установка кронштейна ролика: 1 - кронштейн; А - прилив картера
- установите кронштейн 1 (рис. 3.78) ролика на прилив А картера;
- снимите приспособление фиксирующее ремень;
Рис. 3.79. Натяжение зубчатого ремня: 1 - шестигранная головка; 2 - ролик; А - положение номинального натяжения ремня; В - положение максимального натяжения ремня; С - метка натяжителя
- поверните ролик 2 (рис. 3.79) при помощи шестигранной головки 1 в направлении стрелки до совмещения с меткой С, чтобы натяжение ремня было максимальным;
- в этом положении установите приспособление;
- поверните ролик 2 в направлении, противоположном стрелке, с помощью шестигранной головки до легкого касания ползуна о штифт;
Внимание! Запрещается поворачивать ролик 2 на полный оборот.
Примечание. Эта операция позволяет установить метку С в положение А, соответствующее номинальному натяжению.
- затяните болт 4 (см. рис. 3.76), удерживая ролик с помощью шестигранной головки 1 (см. рис. 3.79), моментом 20 Н·м;
- снимите приспособления;
- поверните на 10 оборотов коленчатый вал по ходу его вращения.
Рис. 3.80. Контроль натяжения ремня: 1 - ролик; А - контрольное положение; С - метка натяжителя
Контроль натяжения ремня проводите в следующем порядке:
- проверьте положение метки С натяжителя;
- если метка натяжителя не находится в положении А, начните заново действия по натяжению ремня с установки ремня привода механизма газораспределения.
