Слив охлаждающей жидкости проводите в следующем порядке:
Рис. 3.86. Снятие пробки с расширительного бачка системы охлаждения: 1 - пробка
- отверните пробку 1 (рис. 3.86) с расширительного бачка;
Рис. 3.87. Сливная пробка радиатора: 1 - пробка
- отверните пробку 1 (рис. 3.87) сливного отверстия радиатора;
Примечание. Наденьте на сливное отверстие отрезок шланга, чтобы вытекающая из системы жидкость не разбрызгивалась.

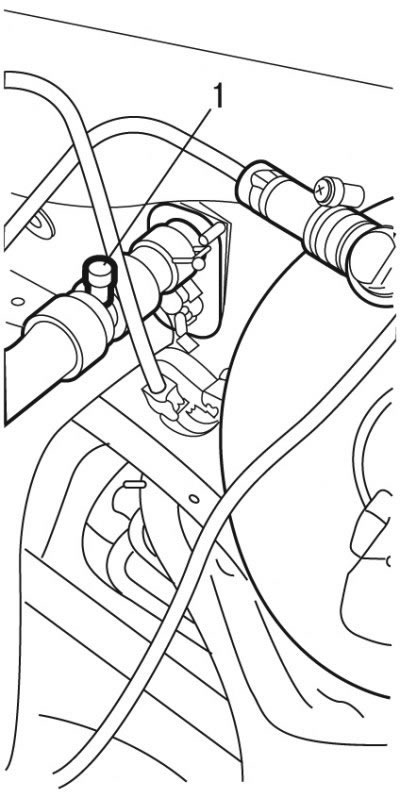

Рис. 3.88. Заглушка системы охлаждения: 1 - заглушка
- отверните заглушки 1 (рис. 3.88) сливных отверстий системы охлаждения;
Рис. 3.89. Пробка системы охлаждения: 1 - пробка
- отверните пробку 1 (рис. 3.89) и слейте охлаждающую жидкость из системы охлаждения двигателя.
Заполнение системы охлаждения и удаление из нее воздуха проводите в следующем порядке:
- перед заполнением системы охлаждающей жидкостью промойте ее чистой пресной водой;
- проверьте герметичность системы охлаждения двигателя;
Рис. 3.90. Заполнение системы охлаждения двигателя: 1 - баллон для заливки охлаждающей жидкости
- установите на наливную горловину расширительного бачка баллон 1 (рис. 3.90) для заливки охлаждающей жидкости;
- выверните все заглушки сливных отверстий системы охлаждения;
- медленно начинайте заливать охлаждающую жидкость в систему охлаждения;
- последовательно перекрывайте сливные отверстия заглушками по мере протекания через них охлаждающей жидкости без пузырьков воздуха;
- баллон для заливки охлаждающей жидкости должен быть заполнен до метки 1 л для надлежащей прокачки системы;
- пустите двигатель;
- стабилизируйте частоту вращения коленчатого вала от 1500 до 2000 мин-1 до окончания второго цикла охлаждения (включения, затем выключения вентиляторов охлаждения двигателя), поддерживая наполнение цилиндра, создающего избыточное давление в системе;
- остановите двигатель;
- снимите баллон 1 (см. рис. 3.90) для заливки охлаждающей жидкости;
- как можно быстрее заверните пробку на бачке для удаления пузырьков воздуха;
- при необходимости доведите уровень охлаждающей жидкости до максимальной метки при холодном двигателе.
