- ключ для снятия-установки втулки-гайки датчика уровня топлива/топливного насоса 1601-Z;
- трубка с наконечником для клапана 0141-T1.
Снятие
Снятие датчика уровня топлива проводите в следующем порядке:
- сбросьте избыточное давление в топливной магистрали, подсоединив конец приспособления к клапану SHRADER, и соберите бензин в емкость;
- откиньте заднее сиденье;
Рис. 3.95. Снятие пластины: 1 - заклепка; 2 - пластина
- высверлите заклепки 1 (рис. 3.95) сверлом d 5 мм;
Внимание! Сверлите отверстия, ограничивая глубину проникновения сверла 10 мм с помощью упора.
- снимите пластину 2;

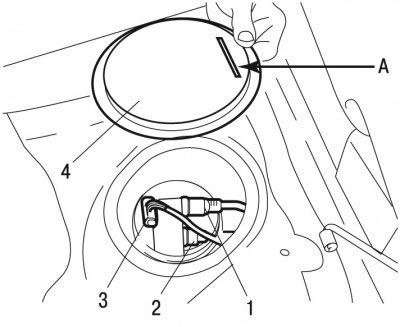

Рис. 3.96. Снятие защитного чехла: 1 - трубка подачи топлива; 2 - трубка возврата топлива; 3 - контактный разъем; 4 - защитный чехол; А - паз
- снимите защитный чехол 4 (рис. 3.96);
- отсоедините контактный разъем 3;
- отсоедините трубку 1 подачи топлива;
- отсоедините трубку 2 возврата топлива;
(Текст предоставлен порталом: «Autoinstruction»)
Рис. 3.97. Снятие датчика уровня топлива: 1 - приспособление; 2 - втулка; 3 - уплотнительное кольцо; 4 - датчик; 5 - поплавок
- снимите втулку 2 (рис. 3.97) с помощью приспособления 1;
- снимите датчик 4, приняв меры предосторожности, чтобы не повредить и не деформировать поплавок 5;
Внимание! Каждый раз заменяйте уплотнительное кольцо 3.
Установка
Установку датчика уровня топлива проводите в следующем порядке:
Рис. 3.98. Установка датчика уровня топлива: 1 - втулка; А, В, С - метки
- установите узел датчик уровня топлива/топливный насос в топливный бак, совместив стрелку С (рис. 3.98) с меткой В;
- установите на место втулку 1 и затяните с помощью приспособления 1 (см. рис. 3.97), чтобы метка А совпала со стрелкой С и меткой В;
- подсоедините трубку 1 (см. рис. 3.96) подачи топлива и трубку 2 возврата топлива;
- подсоедините контактный разъем 3;
- установите защитный чехол 4 так, чтобы паз А был со стороны передней части автомобиля;
- установите пластину 2 (см. рис. 3.95);
- установите заднее сиденье.
