Снятие

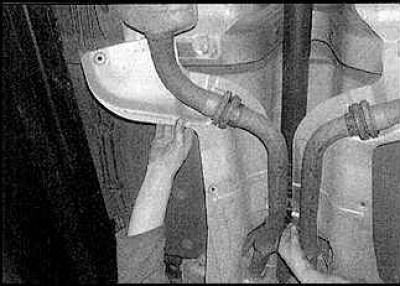

1. Снимите теплозащитные экраны каталитических конвертеров.

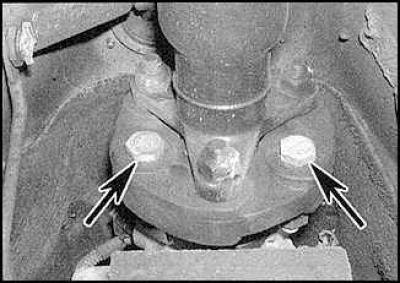

2. Открутите болты (указаны стрелками), крепящие карданный вал к фланцу коробки передач.

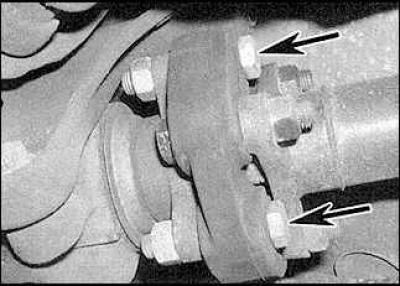

3. Открутите болты (указаны стрелками), крепящие карданный вал к фланцу дифференциала.

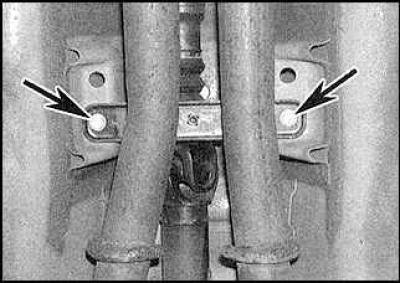

3. Открутите крепежные болты промежуточной опоры (указаны стрелками) и снимите карданный вал.
Установка
Установка проводится в последовательности, обратной снятию.
Центральный подшипник карданного вала
Замена
1. Снимите карданный вал.
2. Пометьте расположение секций карданного вала и отсоедините переднюю секцию.

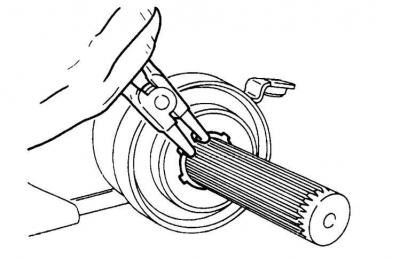

3. Снимите чехол, стопорное кольцо и шайбу.
4. Снимите кожух подшипника с крепежного кронштейна.
5. Выдавите старый подшипник и напрессуйте новый.

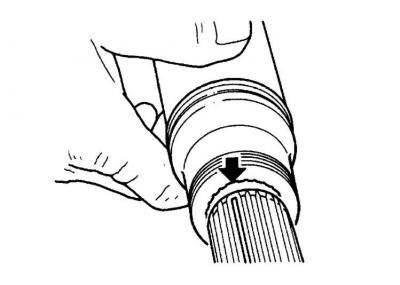

6. Сборка проводится в обратном порядке. Для правильной установки передней секции карданного вала служит направляющий шлиц (указан стрелкой).
Гибкие соединительные диски карданного вала
Замена
1. Отсоедините полуось от фланца коробки передач или дифференциала.
2. Отведите вал в сторону и снимите соответствующий диск, подцепив его отверткой, если необходимо.
3. Установка проводится в последовательности, обратной снятию.
