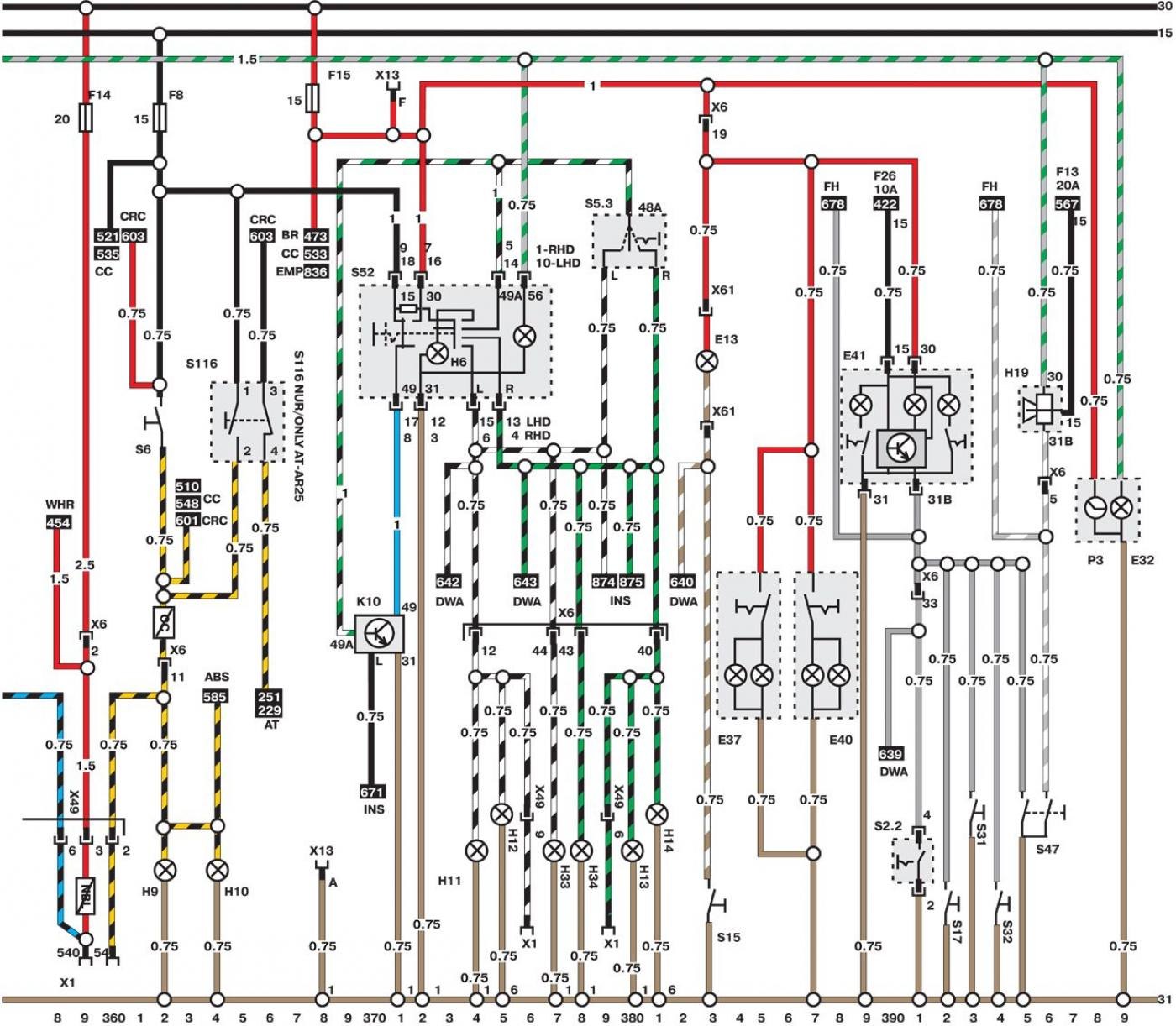

Электросхемы цепей 300-399 (Opel Omega B)
Ключи к электрическим схемам находятся здесь →
Индекс электрических цепей находится здесь →
[Статья перепечатана отсюда: autoinstruction.ru]
Статья проверена экспертом: Вячеслав Веретенников
