Для того чтобы не повредить цепи и элементы систем, всегда отсоединяйте разъем подключения электронного блока управления перед проведением ремонта.
Гидравлический модулятор, ранние модели с 3-канальной системой АБС 2-SH или 2-SH/ TC
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите колпачок бачка с тормозной жидкостью и закройте горловину полиэтиленовой пленкой.
3. Снимите бачок системы гидроусилителя рулевого управления. Снимите электронный блок управления АБС.
Модели с 4-цилиндровым двигателем
4. Отсоедините гидравлические трубки от модулятора. Открутите крепежные винты и снимите теплозащитный экран.
Модели с 6-цилиндровым двигателем
5. Отсоедините верхние гидравлические трубки от модулятора. Открутите крепежные винты и снимите теплозащитный экран.
6. Отсоедините нижние гидравлические трубки.
Все модели
7. Отсоедините провод массы, открутите крепежные гайки и снимите модулятор.
Установка
Установка проводится в последовательности, обратной снятию.
Гидравлический модулятор и электронный блок управления системы АБС/ противобуксовочной системы, поздние модели с 4-канальной системой АБС 5.3 или 5.3/ ТС
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
Оригинал выложен на портале [Autoinstruction.ru]
2. Снимите защитный щиток снизу двигательного отсека.
3. Снимите теплозащитный экран сбоку гидравлического модулятора.
4. Снимите бачок системы гидроусилителя рулевого управления.
5. Открутите крепежный винт и отсоедините разъем подключения электронного блока управления АБС.
6. Отсоедините тормозные трубки от главного тормозного цилиндра.
7. Открутите гайки соединений и отсоедините шесть гидравлических трубок от модулятора.
8. Снимите модулятор с крепежного кронштейна.
Установка
Установка проводится в последовательности, обратной снятию.
Электронный блок управления АБС/ противобуксовочной системы, ранние модели с 3-канальной системой АБС 2-SH или 2-SH/ TC
Снятие
Снимите кожух электронного блока управления, отсоедините разъем подключения, открутите крепежные болты и снимите блок.
Установка
Установка проводится в последовательности, обратной снятию.
Выключатель противобуксовочной системы.
Снятие
1. Подцепите выключатель при помощи маленькой отвертки и снимите его с панели приборов.
2. Отсоедините разъем подключения выключателя.
Установка
Установка проводится в последовательности, обратной снятию.
Датчики АБС передних колес
Снятие

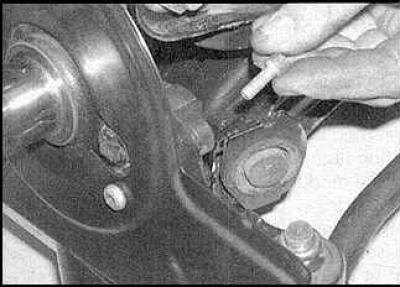

1. Отсоедините разъем подключения, открутите крепежный болт.

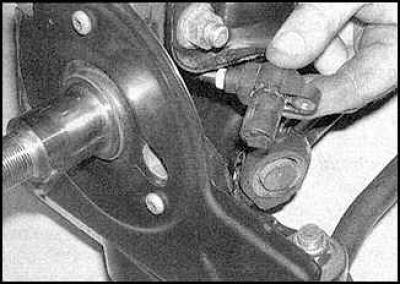

2. Снимите датчик с крепежного кронштейна.
Установка
Установка проводится в последовательности, обратной снятию.
Датчики АБС задних колес
Снятие

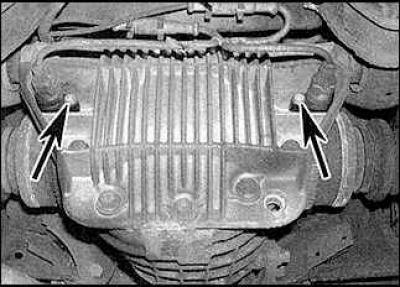

1. Отсоедините разъем подключения, открутите крепежный болт и снимите датчики (указаны стрелками) с дифференциала.
Установка
Установка проводится в последовательности, обратной снятию.
