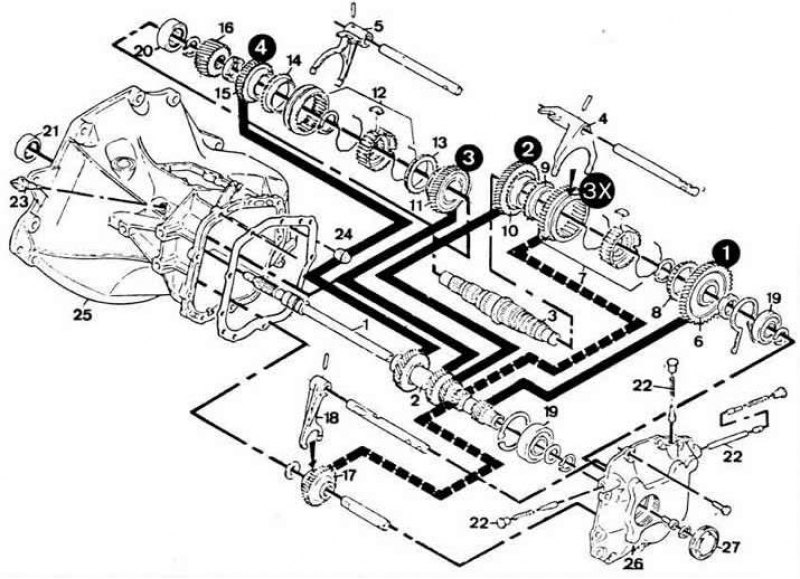

Детали 4-ступенчатой коробки передач типа «F10»: 1 - первичный вал; 2 - блок шестерен первичного вала; 3 - вторичный вал; 4 - вилка переключения I и II передач; 5 - вилка переключения III и IV передач; 6 - ведомая шестерня I передачи; 7 - синхронизатор I и II передач; 8 - блокирующее кольцо синхронизатора I передачи; 9 - блокирующее кольцо синхронизатора II передачи; 10 - ведомая шестерня II передачи; 11 - ведомая шестерня III передачи; 12 - синхронизатор III и IV передач; 13 - блокирующее кольцо синхронизатора III передачи; 14 - блокирующее кольцо синхронизатора IV передачи; 15 - ведомая шестерня IV передачи; 16 - ведущая шестерня главной передачи; 17 - промежуточная шестерня заднего хода; 18 - вилка включения заднего хода; 19 - шарикоподшипники; 20 - роликоподшипник; 21 - игольчатый подшипник; 22 - фиксаторы вилок переключения передач; 23 - выключатель света заднего хода; 24 - пробка отверстия контроля уровня масла; 25 - картер коробки передач; 26 - задняя крышка; 27 - пробка задней крышки; ЗХ - задний ход.
