- Объем камеры сгорания, см3: 29,5-30,5.
- Общая высота головки цилиндров, мм: 81±0,25.
- При шлифовании высота головки цилиндров может быть уменьшена не более чем на 0,5 мм.
Прокладка головки цилиндров
Толщина прокладки головки цилиндров, мм: 1,15-1,30.
Прокладка головки цилиндров устанавливается меткой «Oben» или «Тор» («Верх») в сторону головки цилиндров.
Седла клапанов
Седла клапанов составляют одно целое с головкой цилиндров. Ширина рабочей фаски седла, мм:
- седла впускных клапанов: 1,25-1,50;
- седла выпускных клапанов: 1,60-1,85.
Угол фаски седла: 45°.
Направляющие клапанов
Направляющие клапанов выполнены непосредственно в теле головки цилиндров.
Диаметр отверстий направляющих втулок, мм:
- номинальный: 7,025-7,045;
- 1-й ремонтный размер, метка «1» (увеличенный на 0,075 мм): 7,100-7,120;
- 2-й ремонтный размер, метка «2» (увеличенный на 0,150 мм): 7,175-7,195;
- 3-й ремонтный размер, метка «А» (увеличенный на 0,250 мм): 7,275-7,295.
Клапаны
Клапаны расположены в головке цилиндров в ряд под углом к вертикальной оси цилиндров и приводятся в действие кулачками распределительного вала через толкатели, штанги коромысел и коромысла. Клапаны изготовлены из специальной хромистой стали. Выпускные клапаны имеют усиленную рабочую фаску. Выпускные клапаны имеют поворотные устройства.
Зазоры в механизме привода клапанов
Нормальный зазор между коромыслом и торцом стержня клапана, измеряемый щупом на горячем двигателе, составляет для впускных клапанов 0,15 мм, для выпускных клапанов 0,25 мм.
Клапанные пружины
Каждый клапан снабжен одной пружиной. Характеристики пружин впускных и выпускных клапанов одинаковы.
Диаметр проволоки, мм: 3,6.
Длина пружин впускных и выпускных клапанов, мм:
- при открытом клапане под нагрузкой 45 кгс: 23,0:
- при закрытом клапане под нагрузкой 15 кгс 32,5.

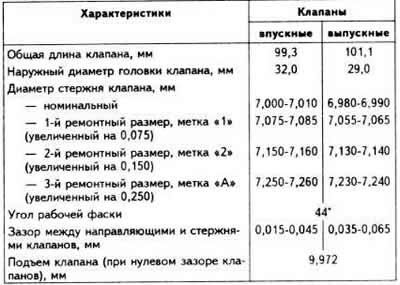

Характеристики клапанов
Толкатели клапанов
Рабочие торцы толкателей термически обработаны.
Диаметр толкателей, мм: 11,966-11,984.
Ремонтный диаметр толкателя (увеличенный на 0,15 мм): 12,116-12,134.
Зазор между толкателем и штангой, мм: 0,016-0,052.
Штанги коромысел
В механизме газораспределения используются короткие трубчатые штанги коромысел со сферическими полированными наконечниками. Допустимый изгиб штанги, мм. не более: 0,20.
Клапанные коромысла
Коромысла отштампованы из листовой стали; установлены на шаровых головках, посаженных на закрепленные в головке цилиндров шпильки.
[Источник статьи размещён на портале: www.Autoinstruction.ru]
Рабочее плечо коромысла, мм: 15,45.
