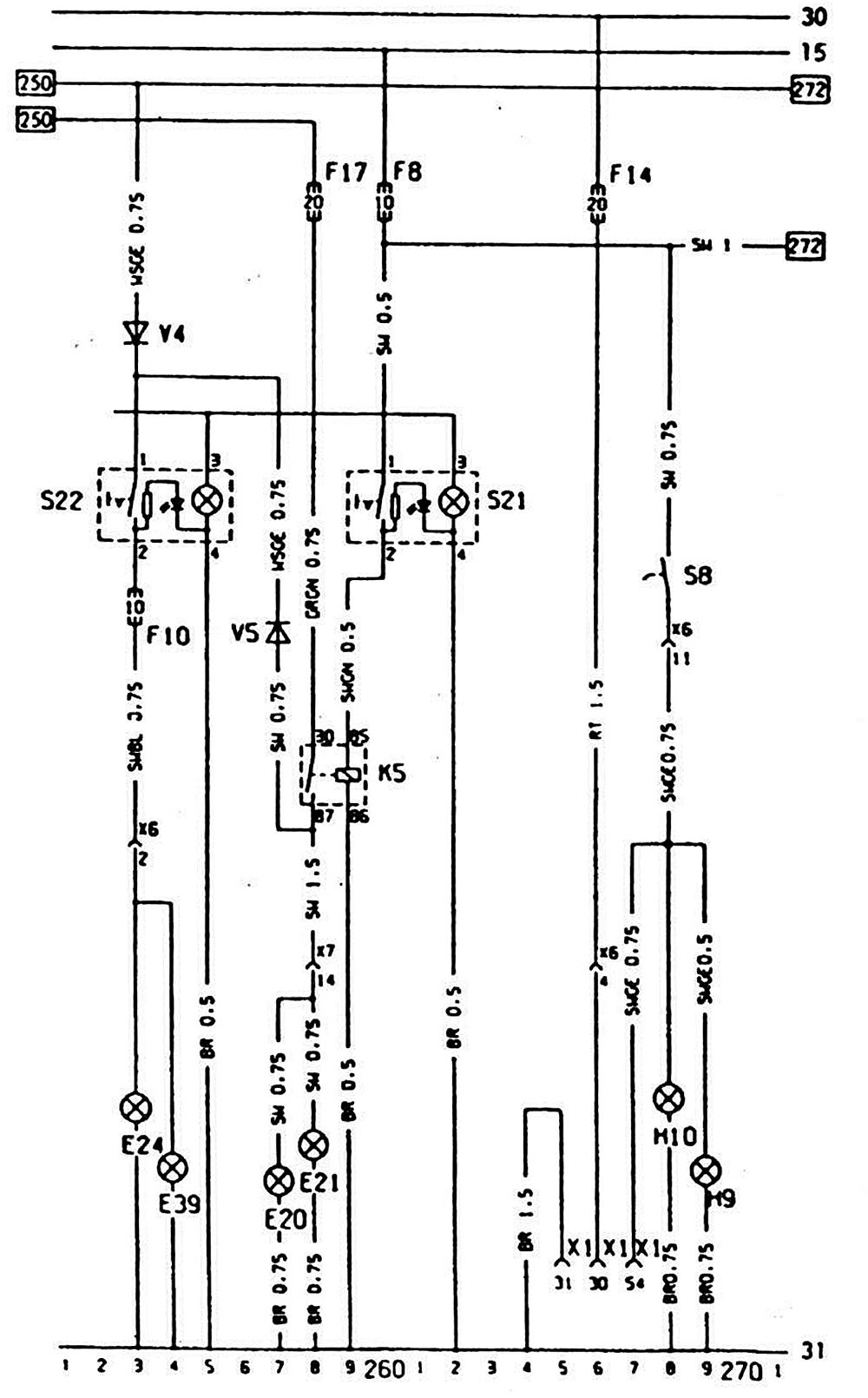

Схема электрооборудования №6 (Opel Kadett E)

Открыть большую картинку в новой вкладке »

Обозначение на схеме	Наименование	Позиция на схеме
Е20	Левая противотуманная фара	257
Е21	Правая противотуманная фара	258
Е24	Лампа противотуманного света в заднем фонаре	253
Е39	Лампа противотуманного света в заднем фонаре	254
F8	Предохранители в монтажном блоке	260
F10	Предохранители в монтажном блоке	153
F14	Предохранители в монтажном блоке	266
F17	Предохранители в монтажном блоке	258
Н9	Лампа стоп-сигнала в левом заднем фонаре	269
Н10	Лампа стоп-сигнала в правом заднем фонаре	268
К5	Реле включения противотуманных фар	259
S8	Выключатель стоп-сигнала	268
S21	Переключатель противотуманных фар	262
S22	Выключатель заднего противотуманного света	253
V4	Диод включения заднего противотуманного света (клемма «56»)	253
V5	Диод включения заднего противотуманного света (клемма «58»)	257
Х1	Штепсельный разъем прицепа
Х6	Разъем пучка проводов к задней части автомобиля
Х7	Разъем пучка проводов к передней части автомобиля
