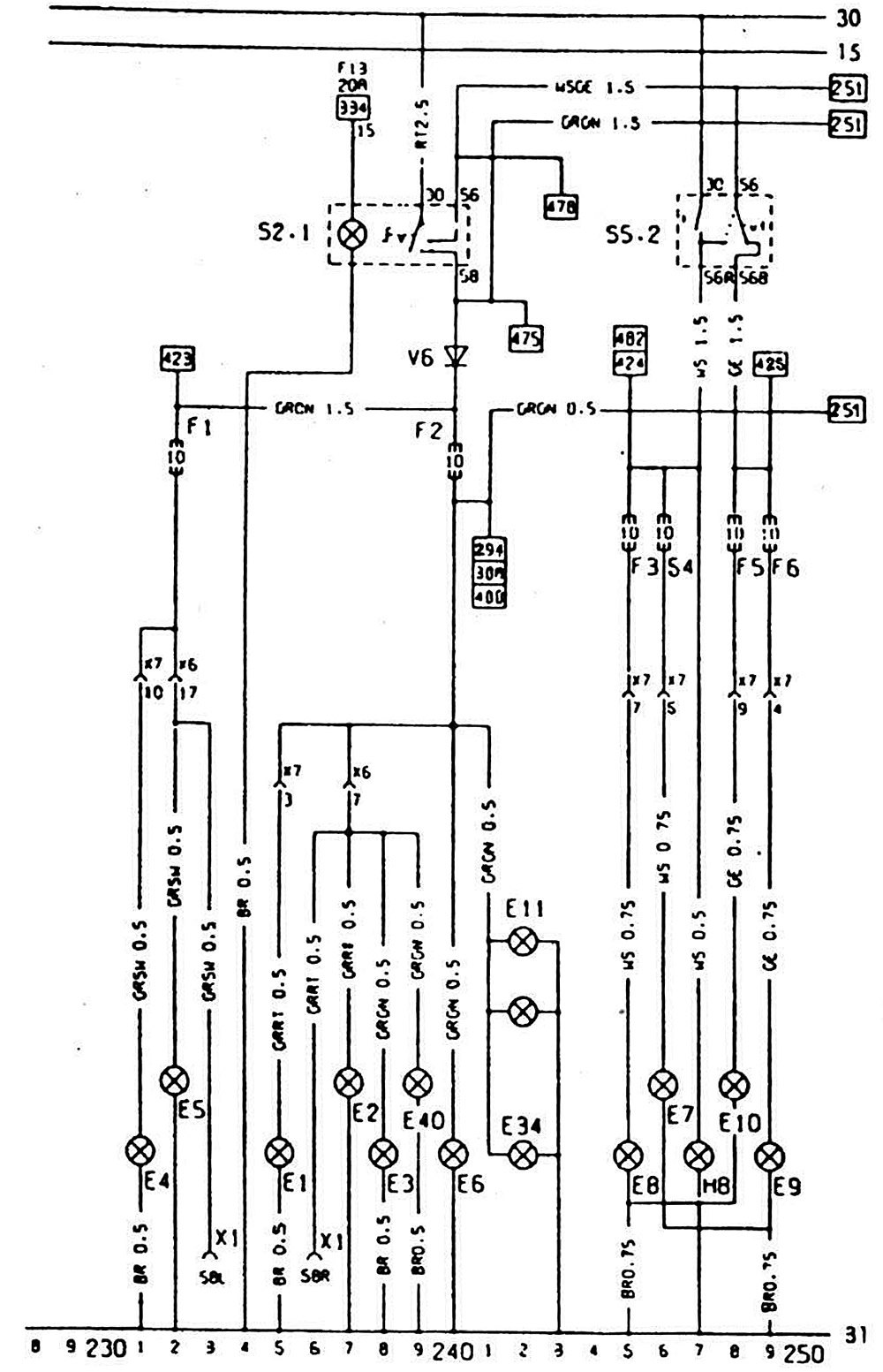

| Обозначение на схеме | Наименование | Позиция на схеме |
| Е1 | Лампа габаритного света в правой фаре | 235 |
| Е2 | Лампа габаритного света в правом задней фонаре | 237 |
| Е3 | Лампа освещения номерного знака | 238 |
| Е4 | Лампа габаритного света в левой фаре | 231 |
| Е5 | Лампа габаритного света в левом заднем фонаре | 232 |
| Е6 | Лампа освещения багажного отделения | 240 |
| Е7 | Нить дальнего света лампы правой фары | 246 |
| Е8 | Нить дальнего света лампы левой фары | 245 |
| Е9 | Нить ближнего света лампы правой фары | 249 |
| ЕЮ | Нить ближнего света лампы левой фары | 248 |
| Е11 | Лампы освещения приборов | 242 |
| Е34 | Лампа освещения органов управления отопителем салона | 242 |
| Е40 | Лампа освещения номерного знака (только на автомобилях «Caravan») | 239 |
| F1 | Предохранители в монтажном блоке | 232 |
| F2 | Предохранители в монтажном блоке | 240 |
| F3 | Предохранители в монтажном блоке | 245 |
| F4 | Предохранители в монтажном блоке | 246 |
| F5 | Предохранители в монтажном блоке | 248 |
| F6 | Предохранители в монтажном блоке | 249 |
| Н8 | Контрольная лампа включения дальнего света фар | 247 |
| S2 | Переключатель наружного освещения | |
| S2.1 | Выключатель наружного освещения | 239 |
| S5 | Переключатель указателей поворота и света фар | |
| S5.2 | Переключатель света фар | 247 |
| V6 | Диод стояночных огней (только на варианте для Швеции) | |
| Х1 | Штепсельный разъем прицепа | |
| Х6 | Разъем пучка проводов к задней части автомобиля | |
| Х7 | Разъем пучка проводов к передней части автомобиля |
