| Обозначение на схеме | Наименование | Позиция на схеме |
| Е19 | Элемент обогрева заднего стекла | 202 |
| F11 | Предохранители в монтажном блоке | 210 |
| F12 | Предохранители в монтажном блоке | 206 |
| F18 | Предохранители в монтажном блоке | 202 |
| F25 | Стабилизатор напряжения | 213 |
| Н2 | Звуковой сигнал | 211 |
| Н4 | Контрольная лампа давления масла | 221 |
| Н5 | Контрольная лампа уровня тормозной жидкости | 219 |
| Н21 | Контрольная лампа включения стояночного тормоза | 218 |
| К1 | Реле включения элемента обогрева заднего стекла | 201 |
| М3 | Электродвигатель вентилятора отопителя | 207 |
| М4 | Электродвигатель вентилятора системы охлаждения двигателя | 210 |
| Р1 | Указатель уровня топлива | 214 |
| Р2 | Указатель температуры охлаждающей жидкости | 216 |
| Р4 | Датчик уровня топлива | 214 |
| Р5 | Датчик температуры охлаждающей жидкости | 216 |
| Р7 | Тахометр | 225 |
| S3 | Переключатель вентилятора отопителя и обогрева заднего стекла | 205 |
| S5.5 | Выключатель звукового сигнала | 211 |
| S11 | Выключатель контрольной лампы уровня тормозной жидкости | 219 |
| S13 | Выключатель контрольной лампы включения стояночной тормозной системы | 218 |
| S14 | Выключатель контрольной лампы давления масла | 221 |
| S29 | Выключатель контрольной лампы температуры охлаждающей жидкости | |
| Х5 | Разъем пучков проводов двигателя | |
| Х6 | Разъем пучка проводов к задней части автомобиля | |
| Х7 | Разъем пучка проводов к передней части автомобиля |

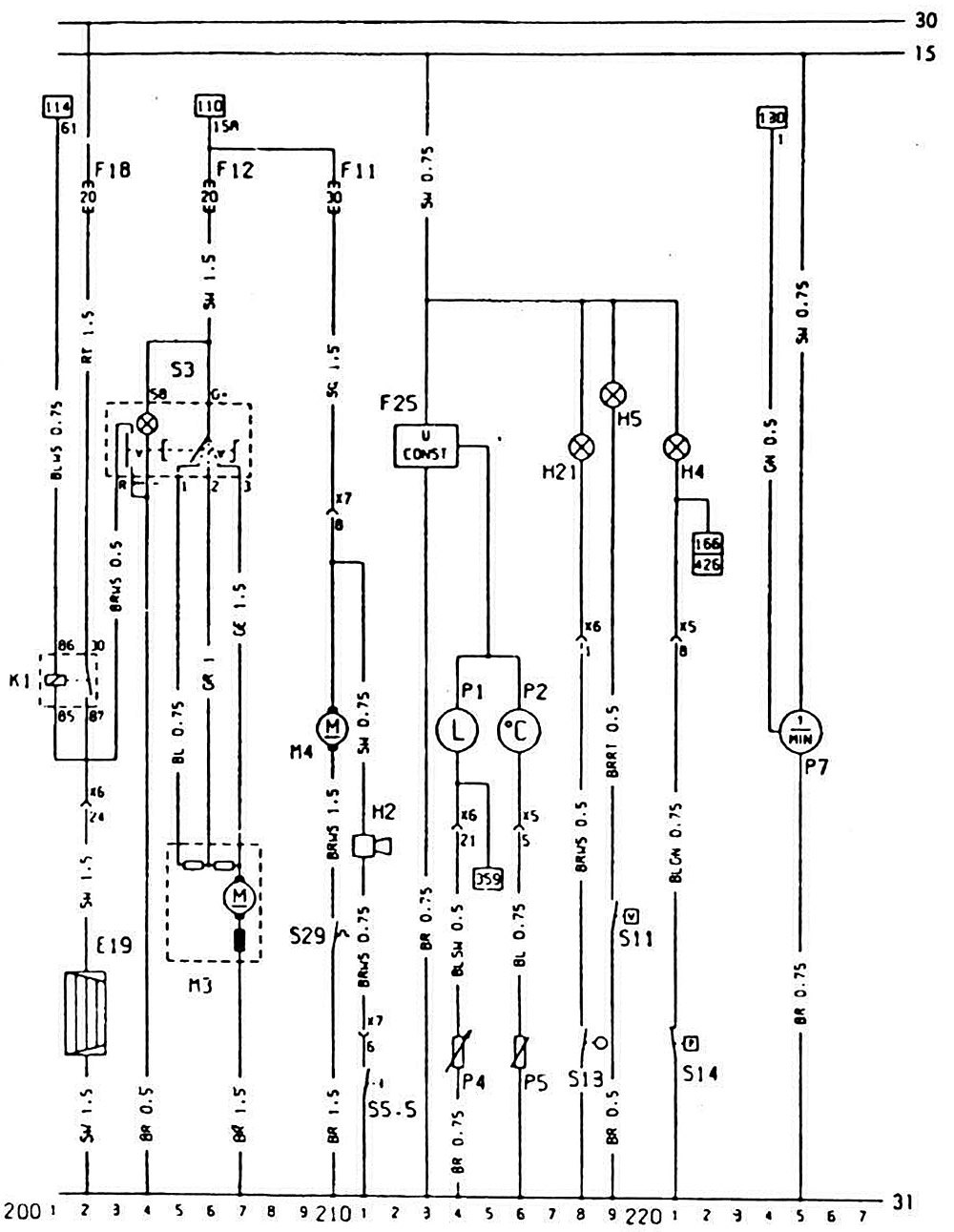

Схема электрооборудования №4 (Opel Kadett E)
