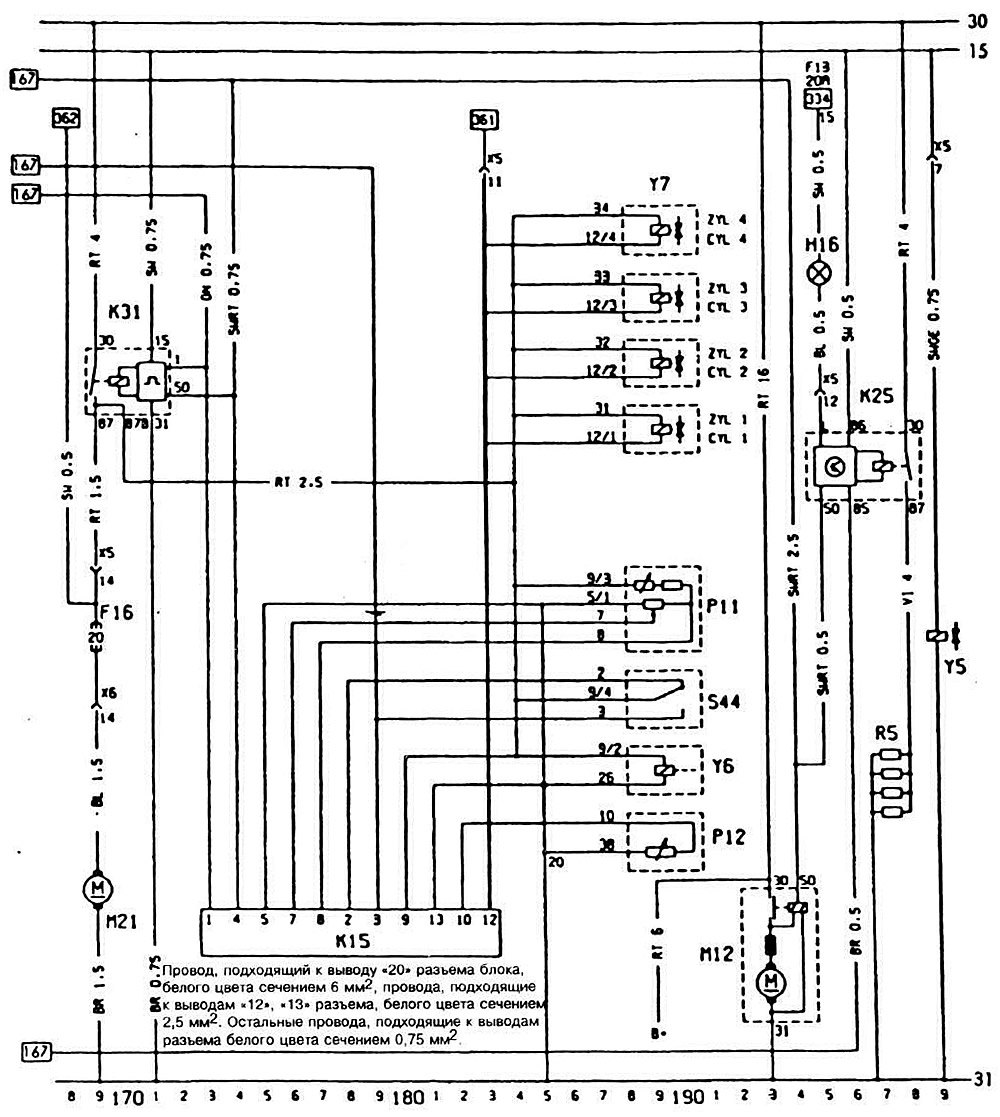

| Обозначение на схеме | Наименование | Позиция на схеме |
| F16 | Плавкий предохранитель в монтажном блоке | 169 |
| Н16 | Контрольная лампа включения свечей накаливания | 195 |
| К15 | Электронный блок управления системой впрыска топлива | 178 |
| К25 | Реле времени предпускового подогрева | 198 |
| К31 | Реле включения топливного насоса системы впрыска топлива | 170 |
| М12 | Стартер дизельного двигателя | 193 |
| М21 | Электродвигатель топливного насоса системы впрыска топлива | 169 |
| Р11 | Измеритель расхода воздуха | 189 |
| Р12 | Датчик температуры охлаждающей жидкости | 189 |
| R5 | Свечи накаливания | 197 |
| S44 | Датчик положения дроссельной заслонки | 189 |
| Y5 | Электромагнитный клапан топливной системы | 199 |
| Y6 | Клапан дополнительной подачи воздуха | 189 |
| Y7 | Электромагнитные впрыскивающие форсунки | 190 |
| Х5 | Разъем пучка проводов двигателя | |
| Х6 | Разъем пучка проводов к задней части автомобиля |
