Снятие
Снимите впускной коллектор, отвернув болт крепления.
Снимите вентиляционный шланг двигателя с крышки головки блока цилиндров.
Отсоедините впускную трубу от шланга воздухозаборника.
Отсоедините впускную трубу от турбонагнетателя.
Примечание. Закройте впускную трубу турбонагнетателя.
Снимите впускную трубу.
Сбросьте давлени топлива через испытательный штуцер используя прибор для проверки герметичности KM-J-34730-91.
Соберите вытекающее топливо в подходящий контейнер.

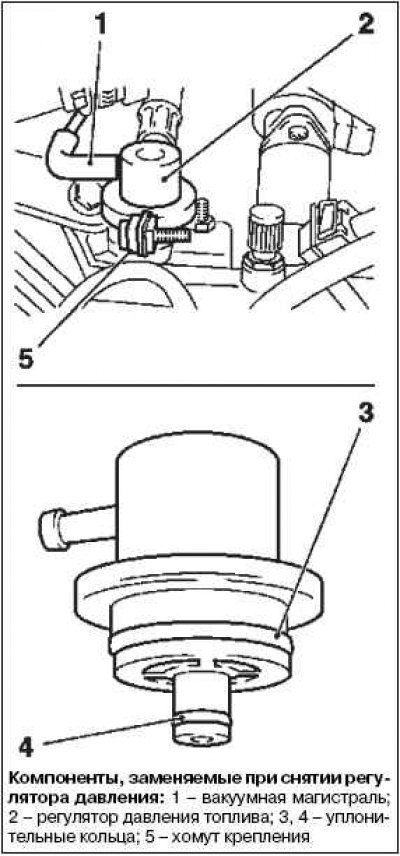

Отсоедините вакуумную магистраль (1) от регулятора давления топлива (2). Снимите хомут крепления (5) с регулятора давления топлива и топливной рампы.
Промаркируйте установочное положение и аккуратно снимите регулятор давления топлива с топливной рампы.
Примечание. В этой точке чрезвычайно важна абсолютная чистота.
Замените уплотнительные кольца.
Установка
Перед монтажом покройте уплотнительные кольца тонким слоем силиконовой смазки (белой).
Отметьте установочное положение регулятора давления топлива. Установите регулятор давления топлива в топливную рампу.
Примечание. В этой точке чрезвычайно важна абсолютная чистота.
Установите хомут крепления регулятора давления топлива и присоедините топливную рампу, затяните моментом 5 Н·м.
Подключите вакуумный шланг к регулятору давления топлива.
Снимите заглушку впускной трубы турбонагнетателя.
Присоедините вентиляционный шланг двигателя к крышке головки блока цилиндров и закрепите хомутом.
Присоедините впускную трубу к турбонагнетателю.
Присоедините впускную трубу к шлангу воздухозаборника.
Заверните болт крепления хомута.
