Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините зажим массы от вывода массы.
Поместите внизу контейнер для слива.
Сбросьте давление топлива, используя специальное приспособление KM-J-34730-91 через испытательный канал.
Примечание. Соберите вытекающее топливо в подходящий контейнер – соблюдайте правила безопасности и национальное законодательство.
Откройте обе задних двери
Снимите многоместное нераздельное сиденье.

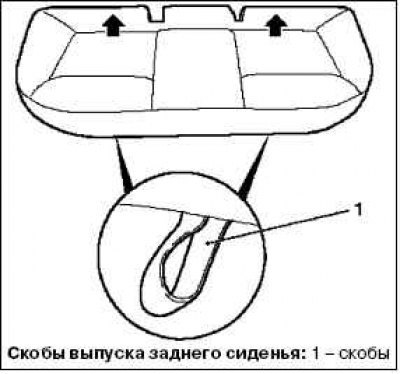

Вытяните 2 скобы выпуска.
Снимите с кронштейна в направлении стрелок в 2 местах.
Выньте многоместное нераздельное сиденье из автомобиля.
Снимите крышку.
Согните шумоизоляцию и откройте крышку.
Отсоедините разъем жгута проводов.
Маркируйте топливопроводы и снимите с использованием специального инструмента KM-796-A.
Закройте топливопроводы заглушками специального инструмента КМ 807 и КМ 6015.
Примечание. Удостоверьтесь, что специальный инструмент КМ 797 должным образом и надежно установлен.
Ослабьте стопорное кольцо крышки используя специальный инструмент КМ 797.
Примечание. Вращайте против часовой стрелки.
Аккуратно снимите крышку модуля вверх.
Примечание. Следите за тем, чтобы не повредить провода и шланги.

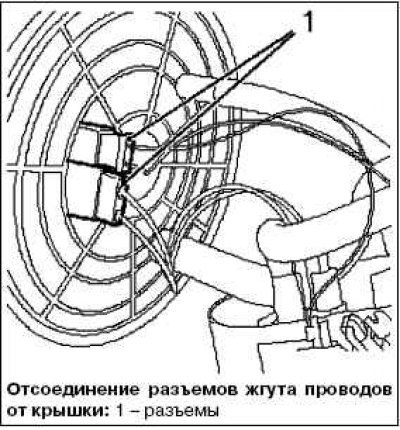

Отсоедините 2 разъема жгута проводов от крышки.

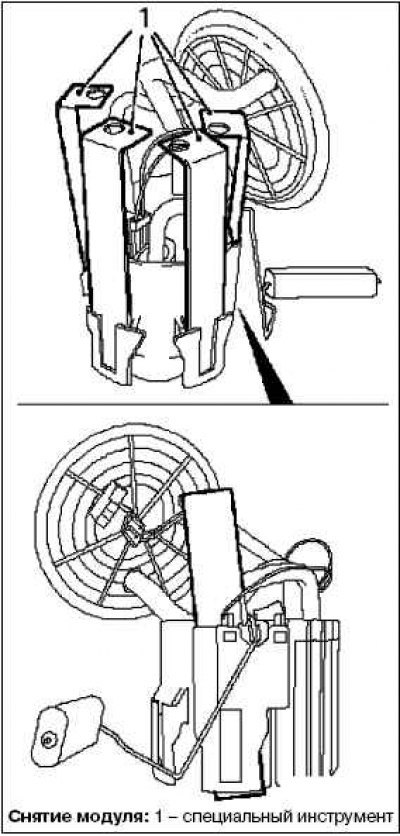

Примечание. Специальный инструмент KM-6391-1 должен быть установлен так, чтобы датчик в баке перемещался вертикалью. Установите специальный инструмент 4 KM-6391-1 и выньте модуль.
Снимите модуль, используя специальный инструмент КМ 6391.
Установите специальный инструмент 4 КМ 6391 на модуль, как показано на рисунке.
Освободите модуль нажатием на специальный инструмент и снимите его.
Выньте модуль из топливного бака.

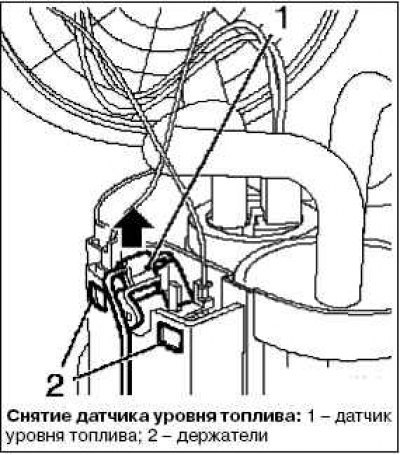

Снимите датчик уровня топлива и освободите держатели.
Источник материала этот сайт www.Autoinstruction.ru
Примечание. Не тяните за вал датчика уровня топлива.
Аккуратно вытяните из направляющей в направлении стрелки.
Установка
Установите датчик уровня топлива.
Установите в направляющую.
Установите модуль.

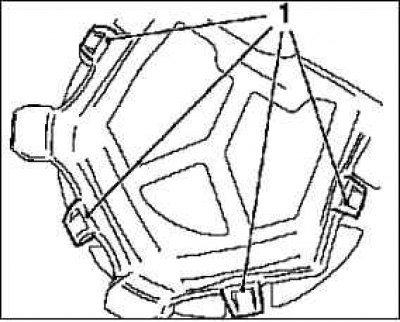

Установите в 4 защелки 1.
Примечание. Защелки должны со щелчком войти в контакт.
Подключите 2 разъема жгута проводов с крышкой.
Закройте крышку модуля стопорным диском.
Установите крышку с новой прокладкой, используя специальный инструмент КМ 797.
Вращайте по часовой стрелке.
Подключите топливопроводы и соедините быстроразъемную муфту.
Подключите разъем жгута проводов.
Закройте крышку.
Отогните в сторону шумоизоляцию.
Установите заднее многоместное нераздельное сиденье.
Закрепите 2 зажима.
Придавите и заблокируйте на месте.
Закройте обе задних двери.
Подключите аккумуляторную батарею.
Подключите зажим массы к выводу массы.
Запрограммируйте энергозависимую память.
Закройте капот.
