При горячем двигателе вентилятор системы охлаждения может активироваться в любой момент времени, - соблюдайте крайнюю осторожность!
Проверка
Электрический вентилятор получает питание от аккумуляторной батареи. В состав электрического контура вентилятора входят защитный предохранитель, выключатель зажигания и реле (см. Главу Бортовое электрооборудование). Контроль функционирования вентилятора осуществляет электронный блок управления, опирающийся на данные, поступающие от датчика температуры охлаждающей жидкости.
Для проверки исправности функционирования вентилятора запустите двигатель и прогрейте его на холостых оборотах до нормальной рабочей температуры. Вентилятор должен сработать до того, как стрелка указателя температуры двигателя на панели приборов автомобиля приблизится к сектору перегрева на циферблате. Если срабатывания вентилятора не происходит, проверьте исправность подачи напряжения питания на соответствующем проводе вентилятора и реле (см. Главу Бортовое электрооборудование). Отказ подачи питания может произойти в результате выбивания предохранителя, выхода из строя выключателя зажигания, неисправности реле или повреждения электропроводки. Не исключена также вероятность выхода из строя приводного электромотора вентилятора.
Снятие
1. Отсоедините отрицательный провод от батареи.
[Смотрите источник на портале: autoinstruction.ru]
2. На дизельном двигателе без наддува снимите рукав воздухозаборника.
3. На турбодизеле снимите направляющую трубку щупа измерения уровня масла с головки цилиндров.
4. При соответствующей комплектации снимите резервуар жидкости ГУР, и отведите его в сторону вместе со шлангами.
5. Разъедините многоконтактный разъем э/мотора вентилятора.
6. Выверните болты крепления крышки вентилятора с э/мотором, вытяните из левого кронштейна и выньте его вместе с э/мотором вверх.

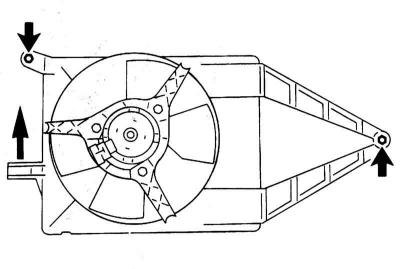

Болты крепления крышки вентилятора

На дизельном двигателе кронштейны находятся слева и справа.
7. Снимите отверткой с вала э/мотора зажим и снимите крыльчатку.
Снятие зажима

8. Выверните болты крепления и снимите э/мотор с корпуса вентилятора.
Болты крепления э/мотора вентилятора

Установка
1. Установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте крепеж с требуемым усилием. При установке крыльчатки следите за тем, чтобы штифт на валу э/мотора вошел в паз крыльчатки.

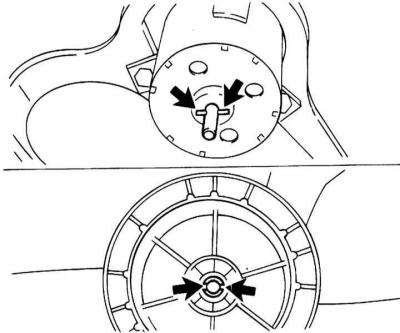

Установка крыльчатки

2. Запустите двигатель и дайте ему прогреться так, чтобы включился электродвигатель вентилятора.
