Передний бампер
Модели до 02.1997 г. выпуска
1. Выверните два болта (1) около воздухозаборника.

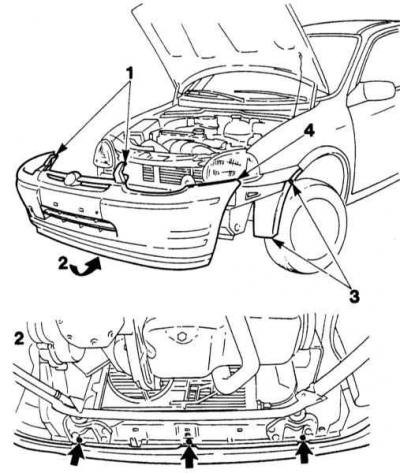

Болты крепления накладки переднего бампера
3. Выверните снизу три болта (2) из фронтальной балки кузова.
4. Выверните четыре болта (3) из локеров колесных арок.
5. Отдайте две гайки (4) от накладок колесной арки.
6. На автомобилях, оборудованных омывателями линз фар, отсоедините шланги от сопел.
7. На автомобилях, оборудованных противотуманными фарами, разъедините их разъемы.
8. Отведите накладки колесных арок от крыльев и, с помощью ассистента, снимите накладку переднего бампера.
9. Отсоедините от несущей балки кабель (1) и выверните болты ее крепления (2) На модели Tigra предварительно отсоедините от несущей балки амортизаторы переднего бампера.

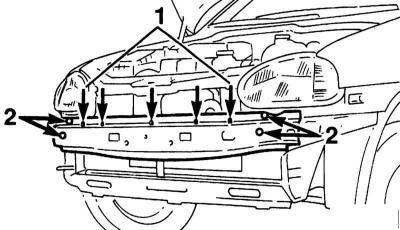

Крепление кабеля (1) и несущей балки (2)
10. Установите снимавшиеся компоненты в порядке, обратном порядку снятия.
11. Если устанавливаете омыватели линз фар на моделях Corsa и Combo, просверлите установочные отверстия в соответствии с приведенными на сопроводительной иллюстрации размерами. Установите сопла и подсоедините к ним шланги.

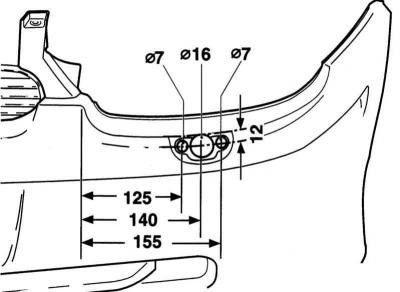

Установочные размеры омывателя линз фар
12. Состыкуйте штекерное соединение противотуманной фары, если она имеется, зафиксируйте штекер.
Модели с 03.1997 г. выпуска
Накладка переднего бампера и декоративная решетка радиатора снимаются раздельно.

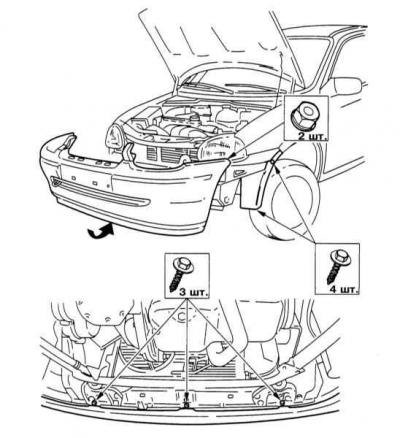

Болты крепления накладки переднего бампера
Задний бампер (Модели Corsa и Tigra)
1. Снимите лампу освещения номерного знака (см. Главу Бортовое электрооборудование).
2. Снимите накладку заднего бампера. Для этого отдайте крепеж, перечисленный на сопроводительной иллюстрации. На моделях Tigra отсутствуют винты (1), но добавлены два винта над номерным знаком.

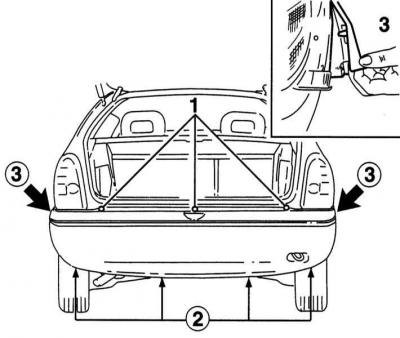

Элементы крепления накладки заднего бампера модели Corsa
1, 2 - Винты; 3 - Пластиковые гайки
3. Отожмите накладку колесной арки и снимите.
4. При необходимости выверните болты крепления и снимите несущую балку заднего бампера На модели Tigra предварительно снимите амортизатор несущей балки.

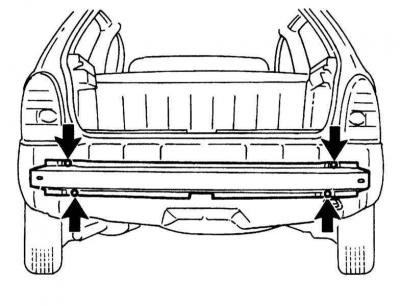

Крепеж несущей балки заднего бампера
