Снятие
Откройте капот.
Снимите опорную балку с автомобиля в следующем порядке:

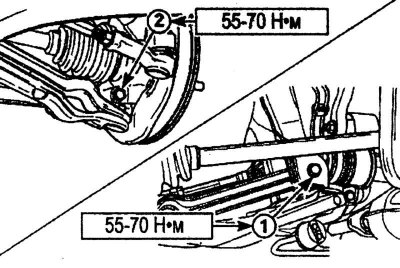

Рис. 5.35. Расположение контрольного клапана (1), гайки (2) крепления кронштейна трубки низкого давления кондиционера и болтов (3) крепления опорной балки со стороны переднего пассажира
- снимите контрольный клапан 1 (рис. 5.35);
- отверните гайку 2 крепления кронштейна трубки низкого давления кондиционера воздуха к опорной балке;
- выверните болты 3 крепления опорной балки со стороны переднего пассажира;
Рис. 5.36. Расположение болтов (1) крепления опорной балки со стороны водителя
- выверните болты 1 (рис. 5.36) крепления опорной балки со стороны водителя;
- снимите опорную балку со стороны переднего пассажира.
Установка
Установите опорную балку на автомобиль.
Вверните болты крепления опорной балки со стороны водителя.
(Смотрите оригинал на указанном сайте: «AutoInstruction»)
Вверните болты крепления опорной балки со стороны переднего пассажира.
Наверните гайку крепления кронштейна трубки низкого давления к опорной балке.
Затяните болты крепления опорной балки моментом 35—55 Н·м.
Установите контрольный клапан на опорную балку.
