Снятие
Снимите защитный кожух коробки передач.
Снимите передний нижний поперечный рычаг.

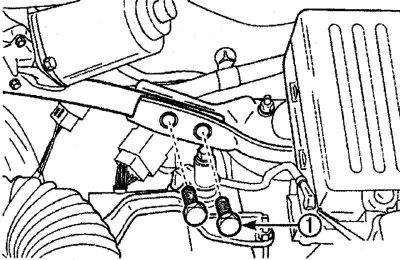

Рис. 5.37. Расположение болта и гайки крепления амортизирующей втулки
Отверните болт и гайку крепления амортизирующей втулки (рис. 5.37).
Отсоедините трубки давления усилителя рулевого управления от поперечного рычага.
Снимите поперечный рычаг с автомобиля в следующем порядке:
- установите домкрат под поперечным рычагом;
- выверните винты фиксации бампера;

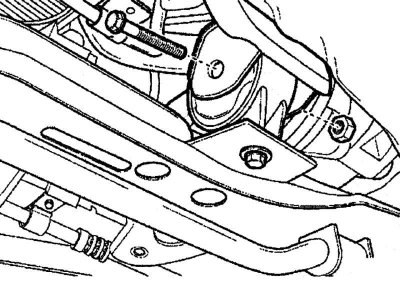

Рис. 5.38. Расположение задних и боковых болтов крепления поперечного рычага
- выверните задние болты 1 (рис. 5.38);
- выверните боковые болты 2;
- опустите домкрат и снимите поперечный рычаг с автомобиля.

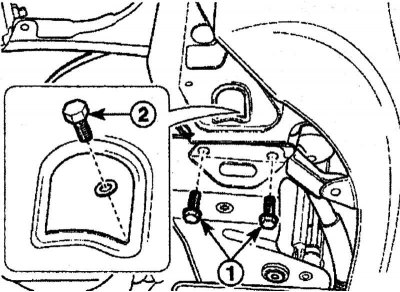

Рис. 5.39. Расположение болтов крепления (1, 2) передней амортизирующей втулки к поперечному рычагу
Отверните болты и снимите переднюю амортизирующую втулку с поперечного рычага (рис. 5.39).
Установка
Установку поперечного рычага проводите в последовательности, обратной снятию.

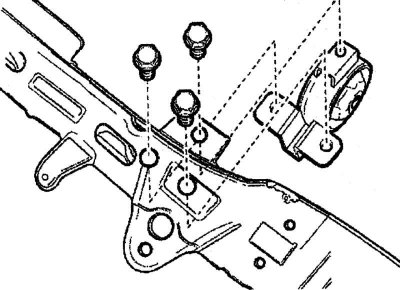

Рис. 5.40. Расположение и моменты затягивания болтов (1 и 2) крепления амортизирующей втулки
[Первоисточник расположен на портале: www.AutoInstruction.ru]
Установите переднюю амортизирующую втулку на поперечный рычаг и закрепите болтами (рис. 5.40).
Установите поперечный рычаг на автомобиль и закрепите болтами, затянув их моментом 17—27 Н·м.
Установите переднюю амортизирующую втулку на автомобиль и закрепите болтом и гайкой, затянув их моментом 68—83 Н·м.
Установите передний нижний продольный рычаг.
