Снятие
Модели с двигателем объемом 1,6 литра
1. Освободите крепежные зажимы и снимите крышку кожуха воздушного фильтра вместе с уплотнением.
2. Снимите фильтрующий элемент, запомнив, как он был установлен.

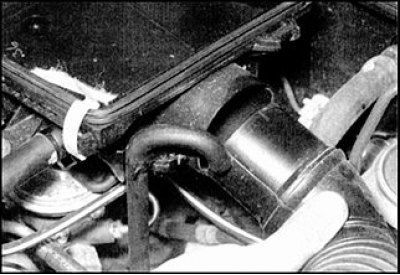

3. Отсоедините впускную трубу слева кожуха воздушного фильтра.

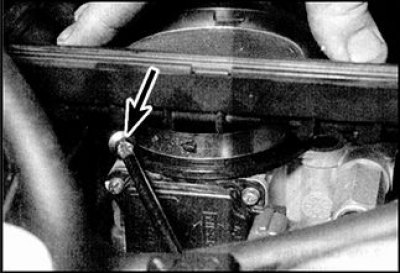

4. Ослабьте крепежный хомут (стрелка), крепящий кожух воздушного фильтра к корпусу дроссельной заслонки.

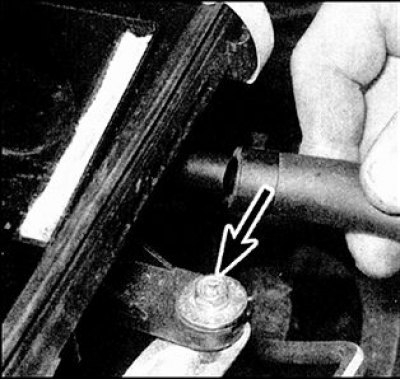

5. Отсоедините все воздушные шланги от кожуха воздушного фильтра, запомнив или пометив положение их установки и, затем открутите крепежный болт (указан стрелкой).

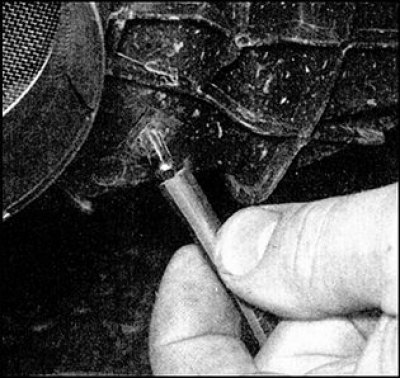

6. Освободите крепежный хомут и снимите кожух сверху корпуса дроссельной заслонки. Отсоедините все вакуумные от кожуха воздушного фильтра, запомнив или пометив положение их установки.

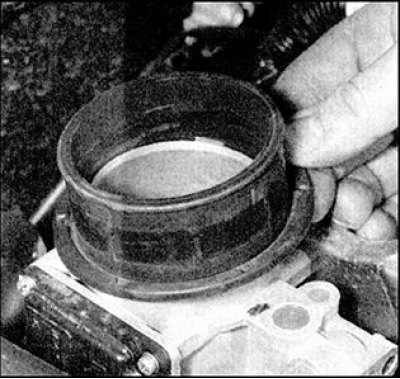

7. Снимите уплотнительное кольцо сверху корпуса дроссельной заслонки и положите его вместе с кожухом воздушного фильтра.
8. Если необходимо, открутите два крепежных болта, затем, отсоедините впускной воздухопровод сверху резонатора и достаньте его из двигательного отсека. Затем, можно снять резонатор.
Модели с двигателем объемом 2,0 литра
9. Отпустите крепежный хомут и снимите впускной воздухопровод с датчика потока воздуха.
10. Отсоедините разъем подключения датчика потока воздуха, затем, освободите крепежные зажимы и снимите крышку с кожуха воздушного фильтра.
11. Снимите фильтрующий элемент, запомнив, как он был установлен.
12. Отсоедините впускной воздухопровод от кожуха воздушного фильтра, затем, открутите крепежные болты кожуха и достаньте кожух из двигательного отсека.
13. После снятия кожуха можно снять различные шланги и резонаторы, после того, как будут откручены их крепежные болты и отсоединены шланги.

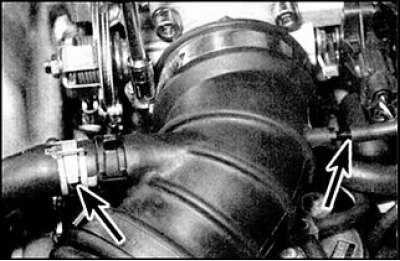

14. Отсоедините шланги (указаны стрелками) и ослабьте крепежные хомуты воздухопровода.

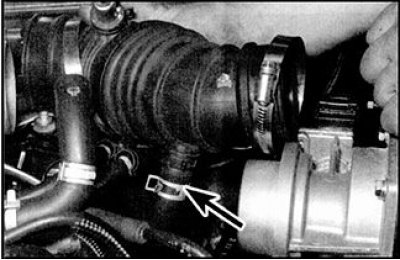

15. Снимите воздухопровод и отсоедините его нижний воздушный шланг.
Установка
Установка проводится в обратном порядке снятия. Проверьте, чтобы все воздуховоды и шланги были правильно подсоединены и надежно крепились при помощи хомутов.
