Инжекторные двигатели
Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE: 1 - адсорбер; 2 - клапан дополнительного воздуха; 3 - вентили впрыска; 4 - регулятор давления топлива; 5 - датчик положения дроссельной заслонки; 6 - топливный фильтр; 7 - клапан переключения, регулировка холостого хода; 8 - датчик температуры охлаждающей жидкости; 9 - регулятор воздуха; 10 - резистор; 11 - транзистор; 12 - катушка зажигания; 13 - датчик угла поворота коленвала; 14 - измеритель потока воздуха
Перед проверкой и регулировкой должны быть выполнены определенные условия, чтобы получить точные результаты, т. е. упомянутые в Главе Текущий уход и обслуживание детали или системы должны быть соответственно проверены и отрегулированы. Число оборотов холостого хода должно соответствовать требуемому значению.
После прогрева двигателя и подключения тахометра и стробоскопа проделайте следующие работы:
1. На выключенном двигателе найдите датчик положения дроссельной заслонки (см. иллюстрацию) и отключите штекер. Запустите двигатель.
2. Два или три раза увеличьте число оборотов до 2000 - 3000 об/мин и затем дайте поработать в течение 2 минут на холостом ходу.
3. Снимите показания тахометра. Двигатель должен работать с числом оборотов 800 об/мин.
4. Снимите показания момента зажигания в луче стробоскопа на ременном шкиве коленвала. Если момент зажигания лежит вне пределов 15±2° перед ВМТ, необходима регулировка. Для этого ослабьте болты крепления распределителя (см. иллюстрацию) и поверните распределитель, пока не будет получен правильный момент зажигания. При новой регулировке всегда следует стремиться к точному значению 15°. Снова затяните болты и проверьте момент зажигания.
5. В заключение снова подключите штекер.
Примечание. На автомобилях без катализатора регулировка момента зажигания осуществляется таким же образом. Ременный шкив коленвала имеет на кромке засечку, чтобы показать регулировку момента зажигания снаружи. На крышке привода распредвалов размещена регулировочная пластина и каждое деление соответствует 5°. На иллюстрации изображены метки момента зажигания.
Карбюраторный двигатель
На автомобилях с карбюраторными двигателями работы различаются в зависимости от того, установлен катализатор или нет.
С катализатором
Прежде чем можно будет проверить момент зажигания должны быть выполнены приведенные в Главе Текущий уход и обслуживание условия.
1. Прогрейте двигатель, т. е. стрелка дистанционного термометра должна стоять в среднем положении. При регулировке двигатель должен сохранять рабочую температуру, т. е. в паузах двигатель возможно потребуется запускать, чтобы заново прогреть его. Двигатель должен работать с числом оборотов менее 1000 об/мин.
2. Подключите тахометр и стробоскоп согласно инструкциям.
3. Разгоните два-три раза двигатель до 2000-3000 об/мин и затем дайте в течение минуты поработать на холостом ходу.
4. Снимите показания числа оборотов холостого хода на тахометре.
5. Двигатель должен работать с числом оборотов 750±50 об/мин. Если значение не соответствует требуемому, холостой ход следует предварительно отрегулировать. Необходимые работы описаны в Главе Текущий уход и обслуживание.
6. Снимите показания момента зажигания в луче лампы стробоскопа на ременном шкиве коленвала. Если момент зажигания лежит вне пределов, указанных в Спецификациях в начале Главы, должна быть произведена регулировка. На иллюстрации ниже показано, где можно снять показания момента зажигания в луче лампы стробоскопа.

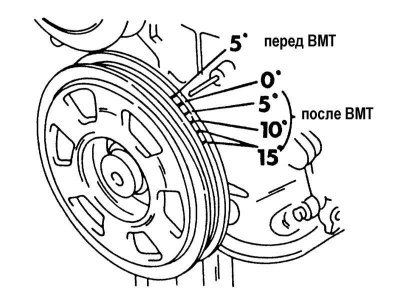

Вид меток момента зажигания на ременном шкиве коленвала. Метка "0" обозначена желтым цветом.
7. При регулировке момента зажигания его следует регулировать на разные значения. На изображенном на иллюстрации месте можно увидеть установленный датчик для давления усиления (с правой стороны автомобиля, стоя перед двигательным отсеком, вблизи подвески амортизационной стойки). Это устройство отслеживает разрежение во впускном трубопроводе и посылает электрический сигнал в электронный прибор управления. Так как при этом оказывается влияние на момент зажигания, он должен быть выключен. Для этого снимите вакуумный шланг и вставьте в его конец болт подходящего диаметра.

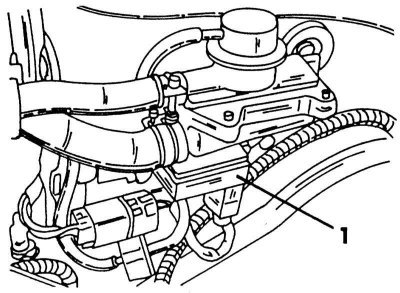

Положение датчика усилительного давления (1).
8. Ослабьте болты крепления распределителя и поверните распределитель, пока метки "0" и "5" не будут стоять примерно напротив указателя, если освещать их лампой стробоскопа. Снова затяните болты.
9. Наденьте шланг и проверьте зажигание. На этот раз должно соблюдаться значение из Спецификаций в начале Главы. Приведенные данные нужно досконально изучить, так как могут быть два различных распределителя зажигания и регулировки немного отличаются друг от друга.
Примечание. Регулировка момента зажигания на автомобилях без катализатора осуществляется подобным образом.
Без катализатора
На двигателе без катализатора регулировка несколько сложнее, так как, в зависимости от установленного распределителя, вакуумный шланг должен быть или отсоединен от карбюратора и закрыт, или остается подключен. Для затыкания шланга вставьте в его конец болт подходящего диаметра. Более точные указания даны в Спецификациях в начале Главы. Согласно им момент зажигания имеет разные значения. В противном случае регулировка осуществляется способом, описанным для катализаторных моделей.
