Примечание. Двигатели объемом 3.0 л оборудованы гидравлическими толкателями и не нуждаются в регулярной корректировке клапанных зазоров. На моделях 4.2 л регулировку клапанов следует производить в соответствии с графиком текущего обслуживания автомобиля.
1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.
Примечание. Если регулировка клапанов производится после выполнения обслуживания головки цилиндров или коромысел, первоначальную установку следует произвести на холодном двигателе.
2. Снимите рукав воздухозаборника, проложенный между воздухоочистителем и циклонным пылеотделителем предварительной очистки. Во избежание попадания грязи в двигатель протрите подходящим растворителем стык крышки головки цилиндров с корпусом головки.
3. Отсоедините шланги вентиляции двигателя, отдайте крепежные болты и снимите крышку головки цилиндров.

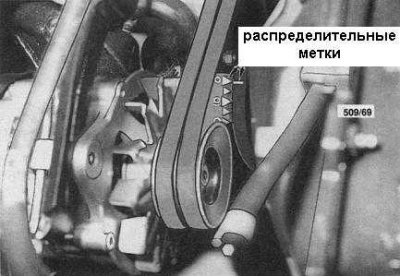

4. Проворачивая двигатель в нормальном направлении (см. Раздел Общая информация в начале Главы), приведите поршень первого цилиндра в положение ВМТ конца такта сжатия. При этом распределительная метка на шкиве коленчатого вала должна совместиться с нулевой меткой на крышке привода газораспределительного механизма (см. сопроводительную иллюстрацию), а два клапана шестого цилиндра - занять положения перекрытия: один, непосредственно предшествующее закрыванию, второй - открыванию.

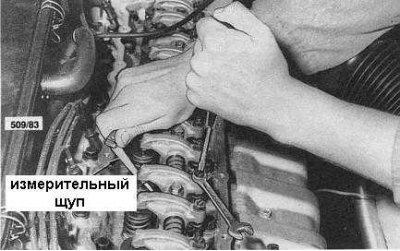

5. При помощи лезвия 0.38 мм измерительного щупа оцените зазор между торцом стержня впускного клапана первого цилиндра и рабочей поверхностью его коромысла (см. сопроводительную иллюстрацию). Лезвие должно с легким сопротивлением проходить через зазор.
6. В случае необходимости корректировки ослабьте контргайку регулировочного винта коромысла и вращайте винт, добиваясь требуемого результата. Зафиксировав винт в выбранном положении, затяните контргайку. Еще раз повторите проверку зазора щупом после затягивания контргайки.
7. Действуя аналогичным образом, проверьте и откорректируйте зазоры следующих клапанов: выпускные первого, третьего и пятого цилиндров, впускные второго и четвертого цилиндров.
8. Проверните коленчатый вал на один полный оборот в направлении нормального вращения таким образом, чтобы поршень шестого цилиндра переместился в положение ВМТ конца такта сжатия. Указанное выше положение перекрытия займут соответственно клапаны первого цилиндра.
9. Теперь выполните проверку и корректировку зазоров выпускных клапанов второго, четвертого и шестого цилиндров и впускных - третьего, пятого и шестого.
10. Установите на место крышку головки цилиндров, заменив при необходимости уплотнительную прокладку, и рукав воздухозаборника.
11. Запустите двигатель и проверьте крышку головки цилиндров на наличие признаков утечек. При выявлении таковых устраните причину.
