| Соответствие | Подбираемый компонент | Критерий подбора | Способ подбора |
| Между блоком цилиндров и коленвалом | Коренной подшипник | Класс коренного подшипника (толщина подшипника) | Определяется соответствием класса корпуса коренного подшипника в блоке цилиндров (внутреннего диаметра корпуса) и класса коренной шейки коленвала (наружного диаметра шейки) |
| Между блоком цилиндров и поршнем | Поршень и поршневой палец в сборе (Поршни поставляются в комплекте с поршневыми пальцами) | Класс поршня (диаметр юбки поршня) | Класс поршня = классу диаметра цилиндра (внутреннему диаметру цилиндра) |
Маркировка класса, выбитая на каждой детали, представляет собой класс геометрических размеров, измеренных на новой детали. Этот класс не применяется к повторно используемым деталям.
Проведите точное измерение геометрических размеров на повторно используемых или отремонтированных деталях. Определите класс сопоставлением результатов измерений со значениями, представленными в таблицах подбора отдельных компонентов
Более подробные сведения по способам измерения каждой детали, нормам повторного использования и способам подбора компонентов по месту см, в тексте.
Порядок подбора поршней
Когда используется новый блок цилиндров

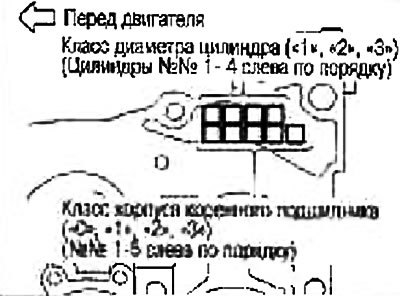

Проверьте класс диаметра цилиндра («1», «2» или «3») внизу с задней стороны блока цилиндров и подберите поршень соответствующего класса.

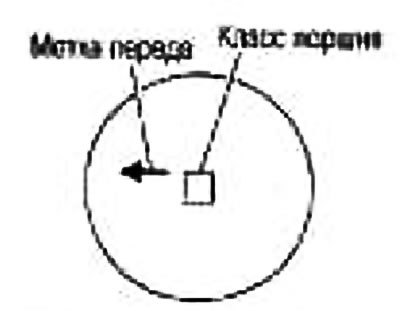

Примечание: Форма днища поршня отличается от двигателя к двигателю, как и место расположения маркировки, показанное на рис.
Когда старый блок цилиндров используется повторно
1. Измерьте внутренний диаметр цилиндров.
2. Определите класс диаметра сопоставлением результатов измерений со значениями внутреннего диаметра цилиндров, представленными в «Таблице подбора поршней».
3. Подберите поршень соответствующего класса.
Таблица подбора поршней
Двигатель CR14DE, единица измерения - мм.
| Класс | 1 | 2 | 3 |
| Внутренний диаметр цилиндра | 73,000-73,010 | 73,010-73,020 | 73,020-73,030 |
| Диаметр юбки поршня | 72,980-72,990 | 72,990-73,000 | 73,000-73,010 |
Порядок подбора коренных подшипников
Когда используется новый блок цилиндров и коленвал

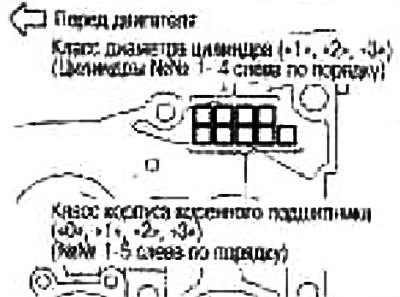

1. Горизонтальные строки в «Таблице подбора коренных подшипников» соответствуют классу корпуса коренного подшипника («0», «1», «2» или «3»), выбитому внизу с задней стороны блока цилиндров.

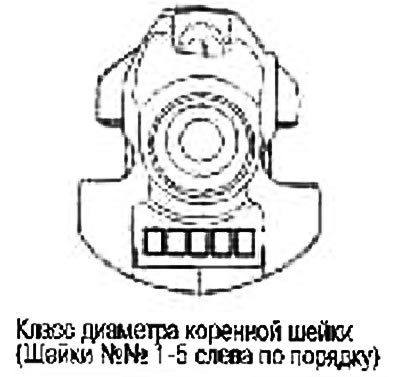

2. Отыщите класс диаметра коренной шейки («0», «1», «2» или «3»), выбитый спереди на коленвалу, в вертикальной колонке «Таблицы подбора коренных подшипников».
3. Подберите класс коренного подшипника (от STD1 до STD7) на пересечении горизонтальной строки и вертикальной колонки в «Таблице подбора коренных подшипников».
Когда старые блок цилиндров и коленвал используются повторно
1. Измерьте внутренний диаметр корпуса коренного подшипника в блоке цилиндров и диаметр коренной шейки.
2. Сопоставьте результаты измерении со значениями в горизонтальной строке «Внутренний диаметр корпуса коренного подшипника в блоке цилиндров», представленным в «Таблице подбора коренных подшипников».
(Источник статьи размещён на портале www.Autoinstruction.ru)
3. Сопоставьте результаты измерений со значениями в вертикальной колонке «Диаметр коренной шейки коленвала», представленными в «Таблице подбора коренных подшипников».
4. Подберите класс коренного подшипника (от STD1 до STD7) на пересечении горизонтальной строки и вертикальной колонки в следующей таблице подбора.
Таблица подбора коренных подшипников
| Внутренний диаметр коренного подшипника в блоке цилиндров | - | 49,004/49,000 | 49,008/49,004 | 49,012/49,008 | 49,016/49,012 | |
| Наружный диаметр коренной шейки | Метка класса (выбита) | - | 0 | 1 | 2 | 3 |
| 44,970/44,966 | 0 | Класс подшипника Толщина подшипника Цветовая маркировка | STD1 2,002/2,006 красный | STD2 2,004/2,008 зеленый | STD3 2,006/2,010 Желтый | STD4 2,006/2,012 синий |
| 44,966/44,962 | 1 | Класс подшипника Толщина подшипника Цветовая маркировка | STD2 2,004/2,008 зеленый | STD3 2,006/2,010 желтый | STD4 2,000/2,012 синий | STD5 2.010/2,014 розовый |
| 44,962/44,958 | 2 | Класс подшипника Толщина подшипника Цветовая маркировка | STD3 2,006/2.010 желтый | STD4 2,008/2,012 синий | STD5 2,010/2,014 разовый | STD6 2,012/2,016 белый |
| 44,958/44,954 | 3 | Класс подшипника Толщина подшипника Цветовая маркировка | STD4 2,000/2,012 синий | STD5 2,010/2,014 розовый | STD6 2,012/2,016 белый | STD7 2,014/2,018 синий/желтый |
Указания по применению подшипников уменьшенного ремонтного размера
Если заданного масляного зазора в коренных подшипниках нельзя добиться при помощи коренных подшипников стандартного размера, воспользуйтесь подшипниками уменьшенного ремонтного размера.
При использовании подшипника уменьшенного ремонтного размера измерьте внутренний диаметр коренного подшипника на установленном подшипнике и перешлифуйте коренную шейку так, чтобы масляный зазор соответствовал норме.
Таблица коренных подшипников уменьшенного ремонтного размера
| Размер | Толщина |
| Уменьшенный на 0,25 ремонтный размер | 2,123-2,131 |

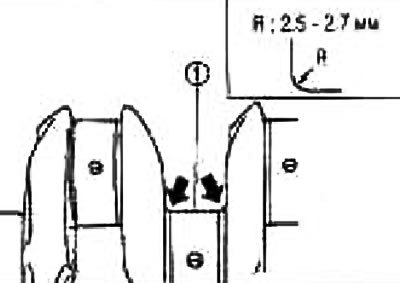

Внимание: При перешлифовке коренных шеек (1) под подшипники уменьшенного ремонтного размера сохраните скругленные углы «R».
