Снятие и установка

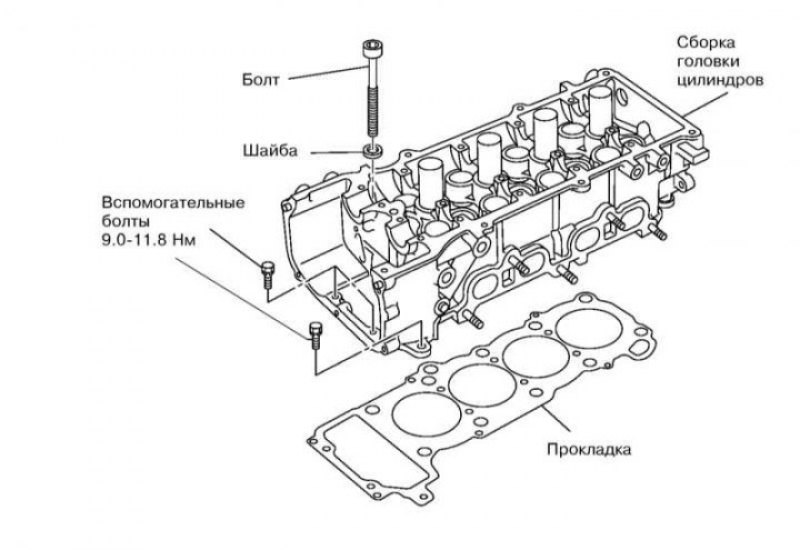

Крепеж головки цилиндров
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости).
3. Снимите следующие компоненты:
- Локер правой передней колесной арки;
- Ремень привода генератора и компрессора К/В (см. Раздел Замена ремней привода вспомогательных агрегатов и промежуточных роликов ремней);
- Воздуховод и сборку крышек воздухоочистителя (см. Раздел Снятие и установка компонентов впускного воздушного тракта);
- Впускной трубопровод (см. Раздел Снятие и установка впускного трубопровода);
- Сборку топливной распределительной магистрали с инжекторами (см. Раздел Снятие и установка инжекторов топлива и топливной распределительной магистрали);
- Верхний и нижний шланги радиатора (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха);
- Генератор и его кронштейн (см. Главу Системы электрооборудования двигателя);
- Выпускной коллектор с каталитическим преобразователем (см. Раздел Снятие и установка выпускного коллектора, каталитического преобразователя и лямбда-зонда);
- Катушки зажигания (см. Раздел Замена свечей зажигания);
- Крышку головки цилиндров (см. Раздел Снятие и установка крышки головки цилиндров);
- Распределительные валы (см. Раздел Снятие, проверка и установка распределительных валов);
- Кронштейн электропроводки лямбда-зонда (см. иллюстрацию Компоненты крепления выпускного коллектора и каталитического преобразователя);
- Отводящий патрубок (крышку термостата), термостат, датчик ECT, шланг отопителя и всасывающий патрубок системы охлаждения (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха).

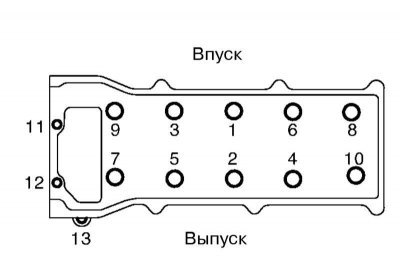

4. Выверните болты крепления головки цилиндров в последовательности, обратной указанной на иллюстрации.
5. Снимите прокладку головки цилиндров.
6. Измерьте диаметр резьбы болтов крепления головки цилиндров в указанных на иллюстрации местах и вычтите из большего значения меньшее. Если результат превышает 0.12 мм, замените болт.
Если минимальный диаметр d2 не минимальный, используйте вместо d2 минимальный диаметр.
7. Равномерно нанесите герметик на указанные на иллюстрации места и установите новую прокладку головки цилиндров.
8. Установите головку цилиндров и затяните болты ее крепления в последовательности, указанной на иллюстрации, и в последовательности, оговоренной в Спецификациях.
Предварительно смажьте резьбу и нижние кромки головок болтов двигательным маслом. При отдавании болтов на втором этапе выворачивайте их в обратной последовательности. Вспомогательные болты (№№ 11-13) следует затягивать только после окончательного затягивания основных болтов.
9. Дальнейшая установка производится в последовательности, обратной порядку демонтажа компонентов.
Разборка и сборка
Т.к. разборка и сборка головки цилиндров являются типичными процедурами для всех автомобилей, приводятся только иллюстрации, поясняющие сборку головки цилиндров, и некоторые особенности.
Компоненты сборки головки цилиндров
1 - Свеча зажигания; 2 - Сухари клапана; 3/5 - Верхняя/нижняя тарелка клапанной пружины; 4 - Клапанная пружина; 6 - Маслоотражательный колпачок; 7 - Направляющая втулка; 8 - Головка цилиндров; 9/12 - Седло впускного/выпускного клапана; 10/11 - Впускной/выпускной клапан; 13 - Втулка свечи зажигания
1. При установке маслоотражательного колпачка клапана соблюдайте размеры, указанные на иллюстрации.
2. При установке втулки свечи зажигания очистите сопрягаемые поверхности от старого герметика и нанесите герметик на указанную на иллюстрации область. Высота (H) выступания втулки должна составлять 41÷42 мм.
3. После разборки головки цилиндров проверьте ее параметры и параметры клапанных механизмов, руководствуясь Спецификациями. При необходимости замените дефектные седла и направляющие клапанов, сами клапаны либо головку цилиндров в сборе с верхними опорами распределительных валов. Деформированная головка цилиндров проточке не подлежит.
