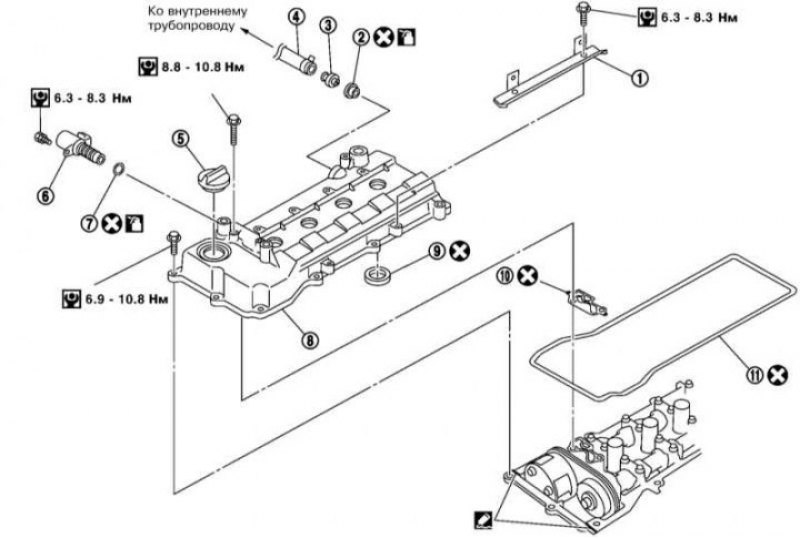

Компоненты установки крышки головки цилиндров
1 - Кронштейн крепления электропроводки; 2 - Резиновая втулка; 3 - Контрольный клапан PCV; 4 - Шланг PCV; 5 - Крышка маслозаливной горловины; 6 - Э/м клапан управления фазами впускных клапанов; 7 - Уплотнительное кольцо; 8 - Крышка головки цилиндров; 9 - Уплотнительное кольцо крышки головки цилиндров; 10, 11 - Прокладка
1. Снимите рукав воздухозаборника и сборку крышек воздухоочистителя (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
2. Снимите стойку правой опоры двигателя (см. Раздел Снятие и установка силового агрегата).
Примечание. Поддомкрачивать двигатель при этом нет необходимости.
3. Снимите катушки зажигания (см. Раздел Замена свечей зажигания) и кронштейн крепления их электропроводки.
4. Отсоедините шланг PCV и разъедините разъемы электропроводки э/м клапана управления фазами впускных клапанов.
5. При необходимости снимите контрольный клапан PCV и э/м клапан управления фазами впускных клапанов.
Примечание. Обращайтесь с э/м лапанном аккуратно, не разбирайте его.
6. Выверните болты крепления крышки головки цилиндров в последовательности, обратной указанной на иллюстрации, и снимите крышку.
Примечание. Расположите снятие болты таким образом, чтобы затем установить их на прежние места.
7. Аккуратно, стараясь не повредить крышку головки цилиндров, снимите ее уплотнительные при помощи отвертки.

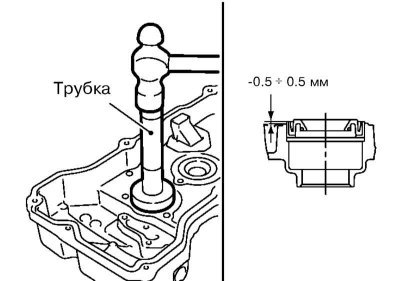

8. Установите новые уплотнительные кольца, запрессовав их в крышку при помощи трубки с наружным диаметром 97 мм и внутренним диаметром от 83 до 88 мм.

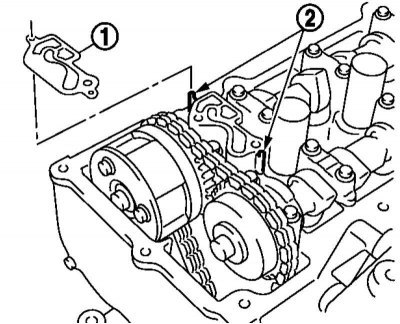

9. Установите прокладку (1) на верхнюю поверхность верхней опоры №1 распределительных валов, выровняйте центрирующие штифты (2) с отверстиями в прокладке в соответствии с формой опоры распределительных валов. Установите прокладку на установочную прокладку крышки головки цилиндров.

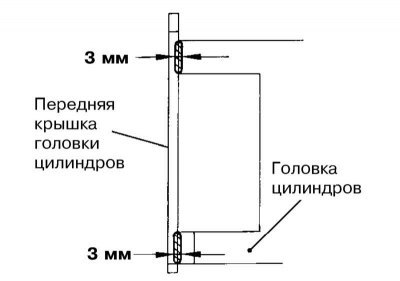

10. Нанесите герметик на указанные на иллюстрации поверхности.

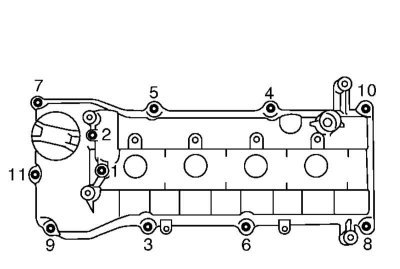

11. Равномерно затяните болты крепления крышки головки цилиндров в последовательности, указанной на иллюстрации. Болты имеют разную длину: №1 и №2 – 45 мм, а остальные – 20 мм.
12. Установите э/м клапан управления фазами впускных клапанов, удостоверившись, что его уплотнительное кольцо и сопрягаемые с ним поверхности чистые.
13. Установите контрольный клапан PCV и прочие снимавшиеся компоненты.
