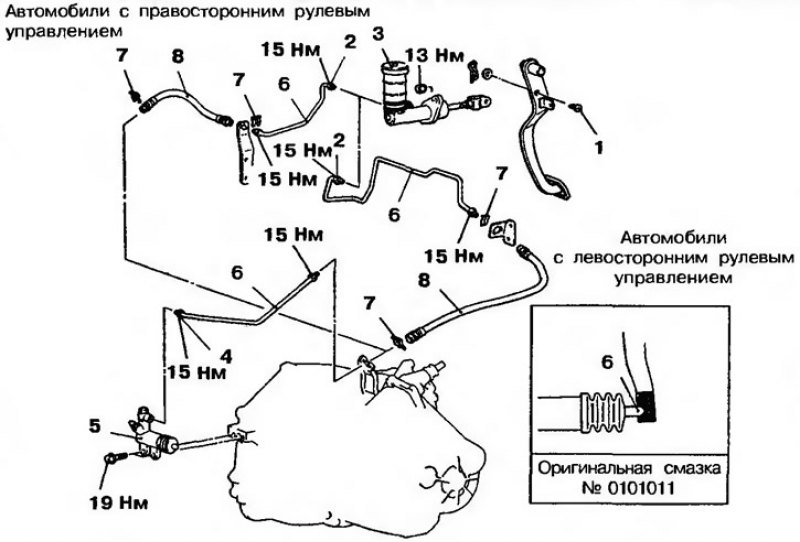

Рис. 11.7а. Гидропривод сцепления: 1 - Штифт; 2; 4 - Переходники; 3 - Главный цилиндр сцепления; 5 - Рабочий цилиндр сцепления; 6, 8 - Трубки гидропривода сцепления; 7 - Хомут

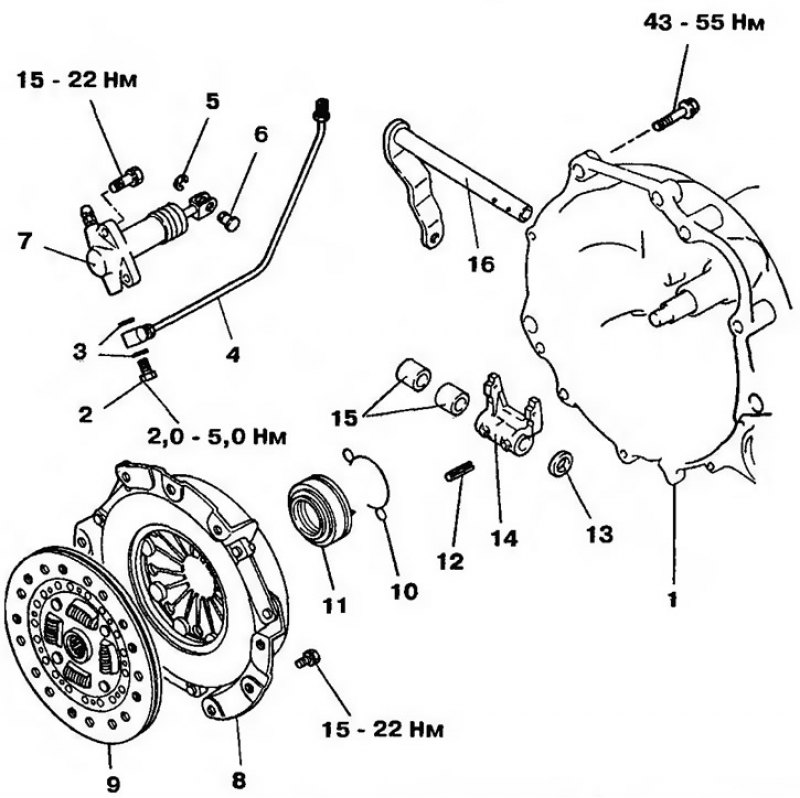

Рис. 11.7б. Гидропривод сцепления: 1 - Коробка переключения передач; 2 - Болт; 3, 13, 15 - Прокладки; 4 - Трубка гидропривода сцепления; 5 - Пружинное стопорное кольцо; 6 - Штифт; 7 - Рабочий цилиндр сцепления; 8 - Крышка картера сцепления; 9 - Диск сцепления; 10 - Клемма возвратного механизма; 11 - Подшипник выключения сцепления; 12 - Штифт с пружиной; 14 - Вилка выключения сцепления; 16 - Вал вилки выключения сцепления

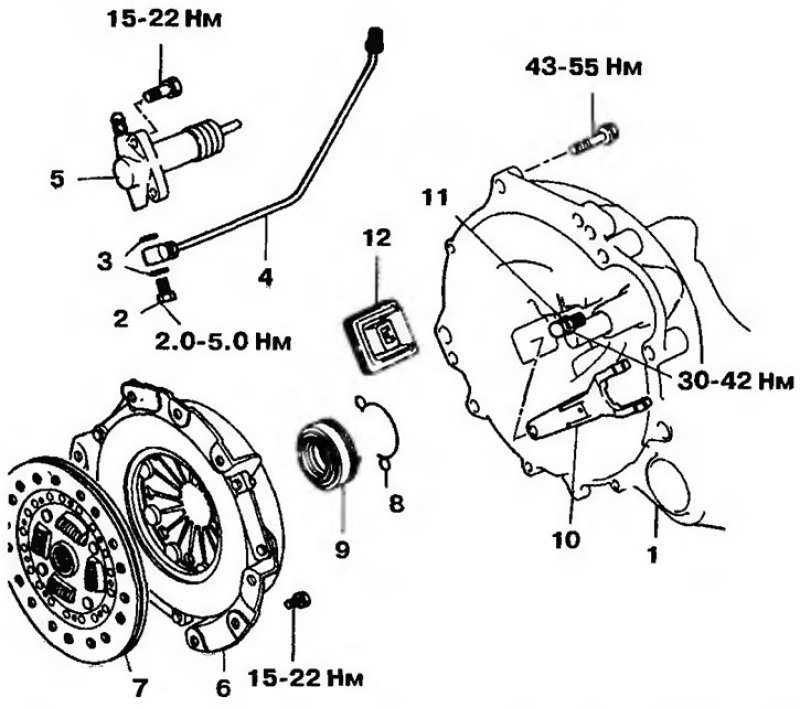

Рис. 11,7в. Гидропривод сцепления: 1 - Коробка переключения передач; 2 - Болт; 3 - Прокладка; 4 - Трубка гидропривода сцепления; 5 - Рабочий цилиндр сцепления; 6 - Крышка картера сцепления; 7 - Диск сцепления; 8 - Клемма возвратного механизма; 9 - Подшипник выключения сцепления; 10 - Вилка выключения сцепления; 11 - Поворотный штифт; 12 - Прокладка вилки выключения сцепления

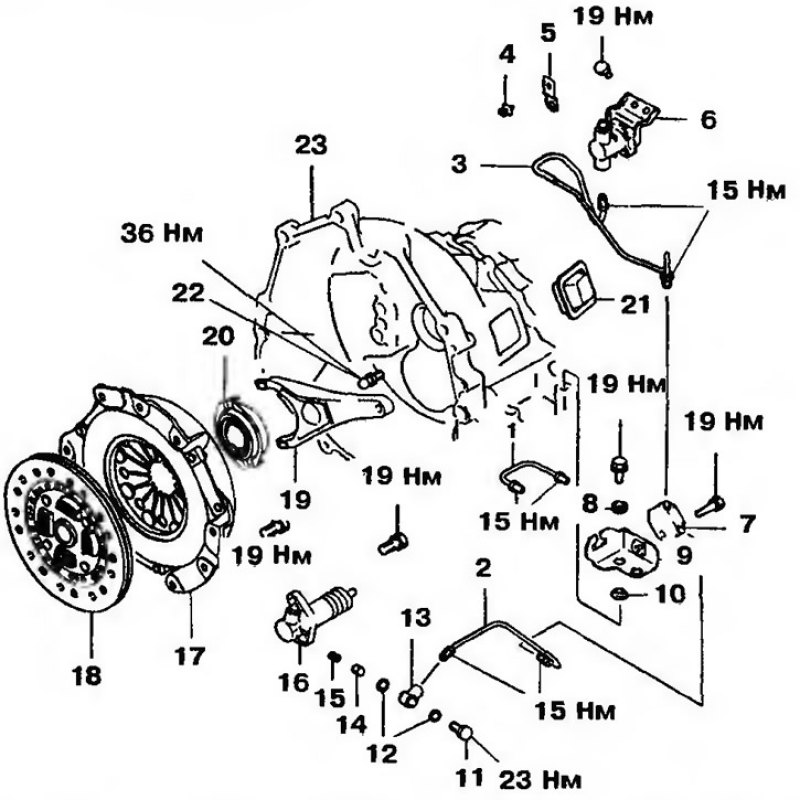

Рис. 11.7г. Гидропривод сцепления: 1 - Трубка гидропривода сцепления А; 2 - Трубка гидропривода сцепления; 3 - Трубка гидропривода демпфера; 4 - Клемма; 5 - Фиксатор; 6 - Демпфер; 7 - Переходник; 8 - Изолятор; 9 - Крепление гидропривода сцепления, 10 - Шайба; 11, 13 - Болты; 12 - Прокладка; 14 - Пластина клапана; 15 - Пружина клапанной пластины; 16 - Рабочий цилиндр сцепления; 17 - Крышка картера сцепления; 18 - Диск сцепления; 19 - Вилка выключения сцепления; 20 - Подшипник выключения сцепления; 21 - Прокладка вилки выключения сцепления; 22 - Поворотный штифт; 23 - Коробка переключения передач

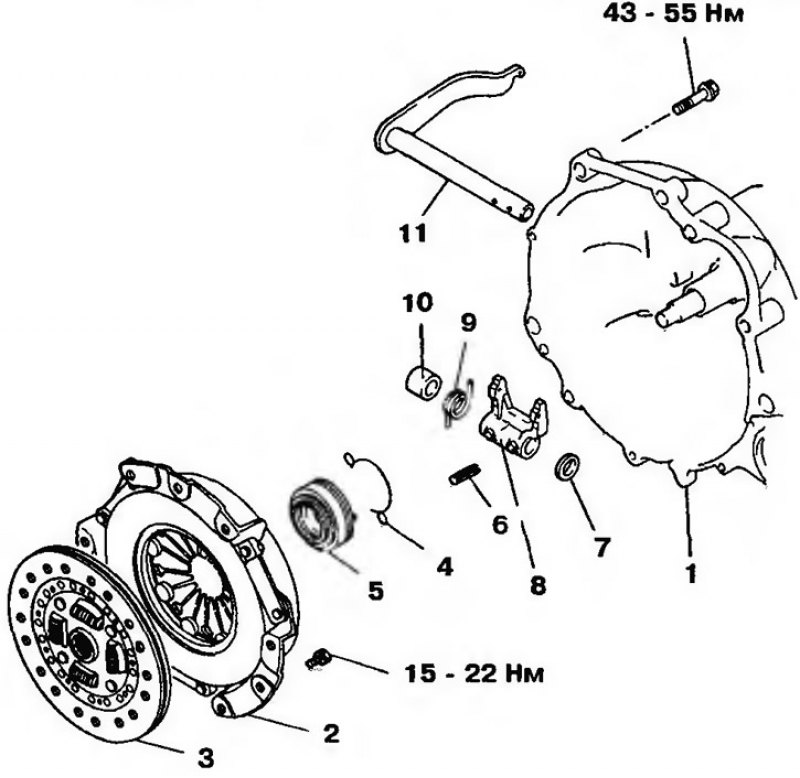

Рис. 11.7д. Тросовый привод сцепления: 1 - Коробка переключения передач; 2 - Крышка картера сцепления; 3 - Диск сцепления; 4 - Клемма возвратного механизма; 5 - Подшипник выключения сцепления; 6 - Штифт с пружиной; 7; 10 - Прокладки; 8 - Вилка выключения сцепления; 9 - Возвратная пружина; 11 - Вал вилки выключения сцепления
