2. Измерьте высоту А педали сцепления (рис. 11.1). Номинальная величина А: 162-165 мм.

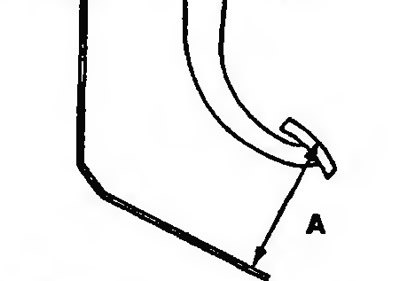

Рис. 11.1. Измерение высоты А педали сцепления
3. Если высота педали сцепления не соответствует требуемой, ослабьте контргайку и отрегулируйте высоту педали регулировочным болтом или штоком поршня (рис. 11.2).

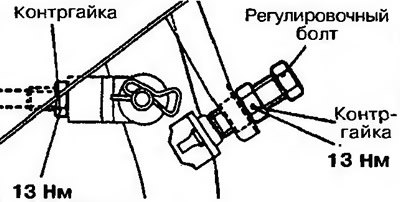

Рис. 11.2. Регулировка высоты педали сцепления
4. Измерьте зазор В педали сцепления (рис. 11.3). Номинальное значение: 1-3 мм.

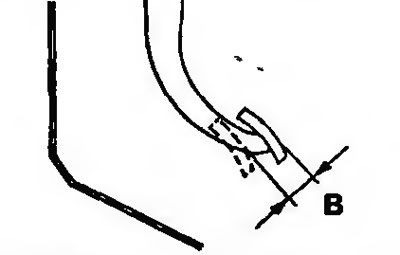

Рис. 11.3. Измерение зазора В педали сцепления
5. При несоответствии зазора педали сцепления отрегулируйте его штоком поршня.
Внимание! При этом нельзя вдавливать шток поршня главного цилиндра сцепления.
6. После регулировки проверьте расстояние D между педалью сцепления и полом при нажатой педали сцеплении (рис. 11.4). Номинальное значение: 85 мм или больше.

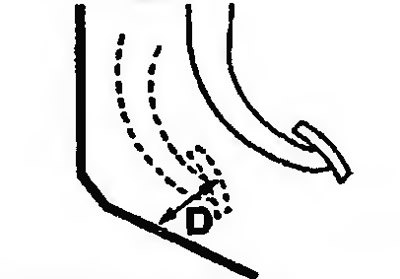

Рис. 11.4. Проверка расстояния D между педалью сцепления и полом при нажатой педали сцепления
