Установка вкладышей коленчатого вала (Mitsubishi Colt 5)

0

1. При замене вкладышей соблюдайте совмещение установочных меток, нанесенных на коленчатом вале и верхней поверхности блока цилиндров (табл. 4.9).

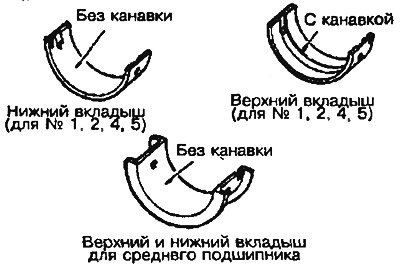

2. Установите вкладыш с масляным каналом на блок цилиндров (рис. 4.35). Вкладыш без масляного канала установите на крышку коренного подшипника. Установите верхний регулятор осевого зазора пазами к стенке коленчатого вала.

Таблица 4.9. Идентификация вкладышей и блока цилиндров

Шейка коленчатого вала	Отверстие подшипника в блоке цилиндров	Вкладыш коленчатого вала
Идентификационная метка	Идентификационная метка	Идентификационная метка	Цветовая метка
1	0	S1	Коричневый
	1	S2	Черный
	2	S3	Зеленый
2	0	S2	Черный
	1	S3	Зеленый
	2	S4	Желтый
3	0	S3	Зеленый
	1	S4	Желтый
	2	S5	Розовый*

* старые подшипники могут быть помечены красным цветом
