Отопитель салона
Информацию по чтению и использованию электрических схем смотрите на этой странице →
Информация размещена на интернет-сайте Autoinstruction.ru

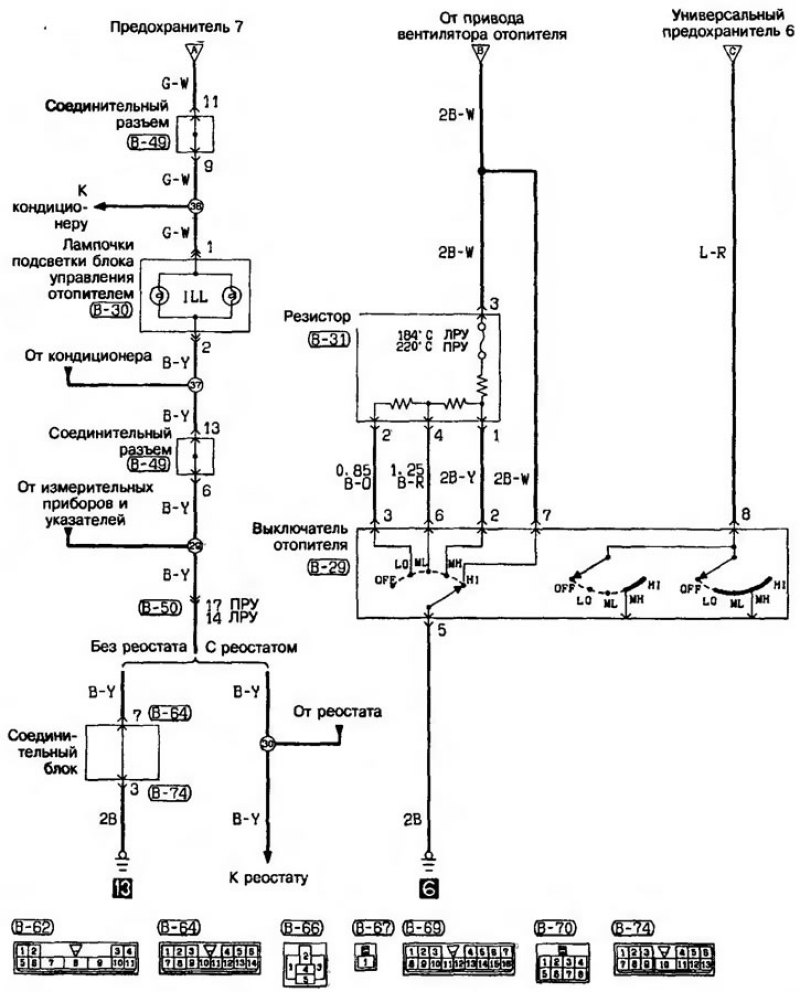

Схема отопителя салона (Mitsubishi Colt 5)
Информацию по чтению и использованию электрических схем смотрите на этой странице →
Информация размещена на интернет-сайте Autoinstruction.ru
Статья проверена экспертом: Михаил Кондратьев
