Схема антиблокировочной системы ABS Mitsubishi Colt 5
Главная
Мицубиси
Кольт
1995-2003, бензин
Электрооборудование
Электрические схемы
0

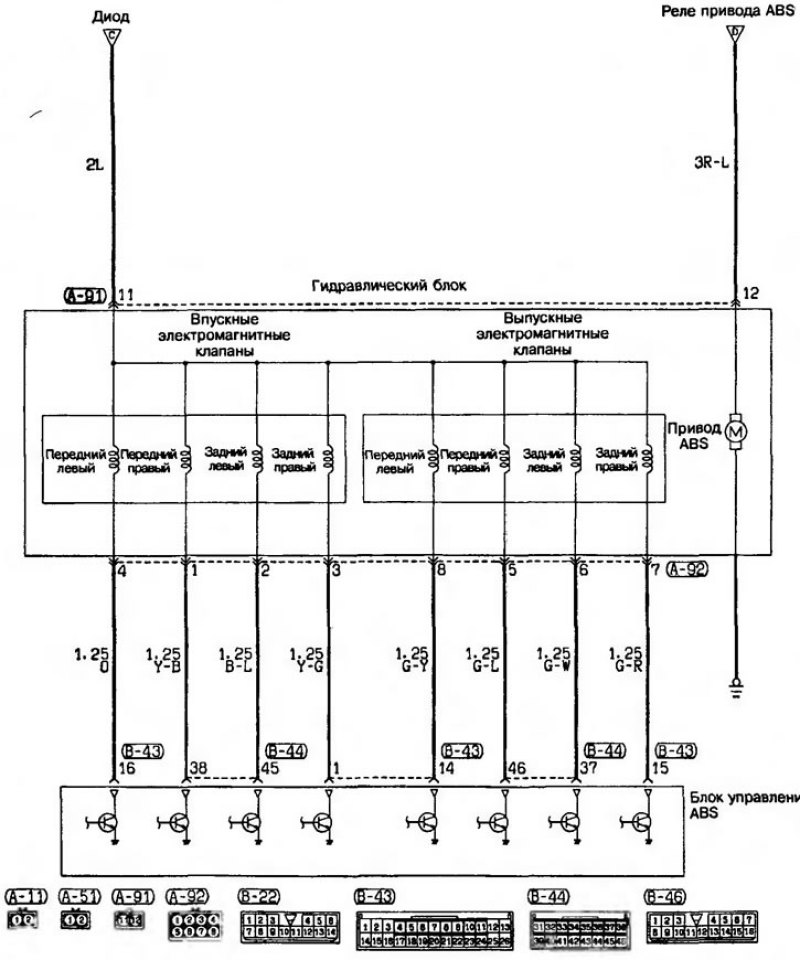

Антиблокировочная система ABS
Открыть большую картинку в новой вкладке »
Информацию по чтению и использованию электрических схем смотрите на
этой странице →
