2. Измерьте высоту тормозной педали (рис. 14.2). Она должна составлять: автомобили с левосторонним рулевым управлением: 163.5-166.5 мм, автомобили с правосторонним рулевым управлением: 162.5-165.5 мм.

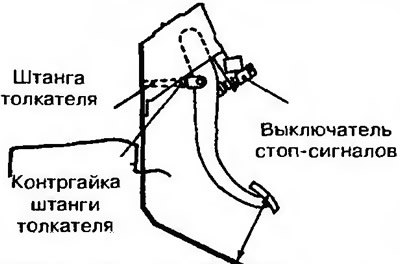

Рис. 14.2. Измерьте высоту тормозной педали
3. Если измеренная высота не соответствует номинальному значению, отрегулируйте ее следующим образом:
- отсоедините разъем проводки от выключателя стоп-сигналов;
- отрегулируйте высоту тормозной педали. Для этого ослабьте контргайку штанги толкателя и прокрутите штангу толкателя плоскогубцами (рис. 14.3);

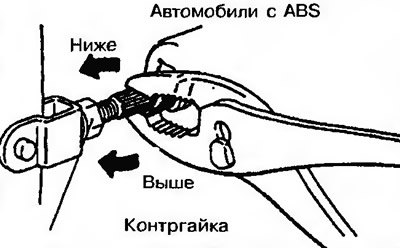

Рис. 14.3. Отрегулируйте высоту тормозной педали. Для этого ослабьте контргайку штанги толкателя и прокрутите штангу толкателя плоскогубцами
- затяните контргайку штанги толкателя;
- прижимайте выключатель стоп-сигналов, пока он не коснется рычага педали (при нажатии выключатель должен скользить);
- приподнимите тормозную педаль и прокрутите выключатель стоп-сигналов, чтобы отрегулировать расстояние (рис. 14.4);

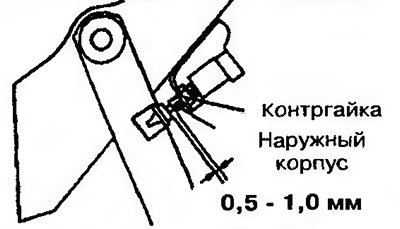

Рис. 14.4. Приподнимите тормозную педаль и прокрутите выключатель стоп-сигналов, чтобы отрегулировать расстояние
- присоедините разъем проводки к выключателю стоп-сигналов;
- убедитесь, что стоп-сигналы не загораются, если тормозная педаль не нажата.
4. При выключенном двигателе дважды или трижды нажмите на педаль тормоза, чтобы создать вакуум в усилителе тормозного привода. После этого нажмите педаль рукой и проверьте, чтобы длина хода до начала сопротивления (зазор) соответствовала требуемому значению (рис. 14.5). Номинальное значение: 3-8 мм.

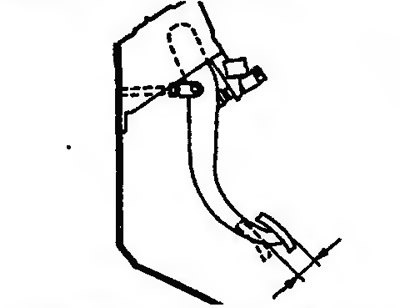

Рис. 14.5. Нажмите педаль рукой и проверьте, чтобы длина хода до начала сопротивления (зазор) соответствовала требуемому значению
5. Запустите двигатель и нажмите тормозную педаль с силой в 490 Н, а затем измерьте расстояние между тормозной педалью и полом автомобиля (рис. 14.6). Номинальное значение: 80 мм или больше.

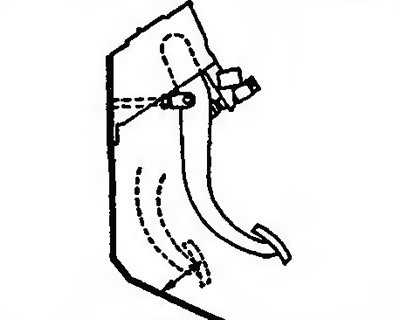

Рис. 14.6. Измерьте расстояние между тормозной педалью и полом автомобиля
6. Если зазор не соответствует номинальной величине, проверьте отсутствие воздуха в тормозной системе, а также правильное расстояние между тормозной накладкой и барабаном.
