Элементы механизма управления коробкой передач моделей поздних годов выпуска: 1, 5 - соединение троса переключения передач; 2, 6 - соединение троса выбора передач; 3 - фиксатор; 4 - кронштейн; 7 - корпус рычага переключения передач; 8 - втулка; 9 - распорная втулка.
Снятие
Снимите воздушный фильтр в сборе.
Потянув вверх, снимите рукоятку рычага переключения передач.
Снимите втулку и переднюю напольную консоль в сборе.
Отсоедините трос выбора от рычага переключения передач.
Сняв фиксатор, отсоедините трос переключения передач.
Вынув шплинты, отсоедините тросы выбора передач и переключения передач снимите их.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

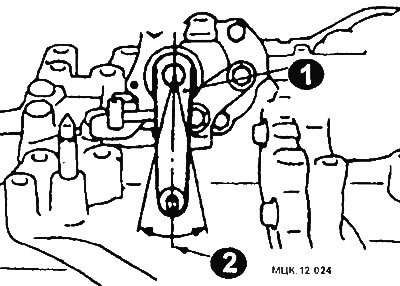

Установите рычаг переключения передач (1) на коробке передач и рычаг переключения передач в пассажирском салоне в положение нейтрали (2).
Со стороны коробки передач определите по меткам наконечники тросов переключения передач и выбора передачи.
С помощью шплинтов закрепите их.
Переместив рычаг переключения передач во все рабочие положения, проверьте его работоспособность.
Переключения должны быть плавными и без заедания.
