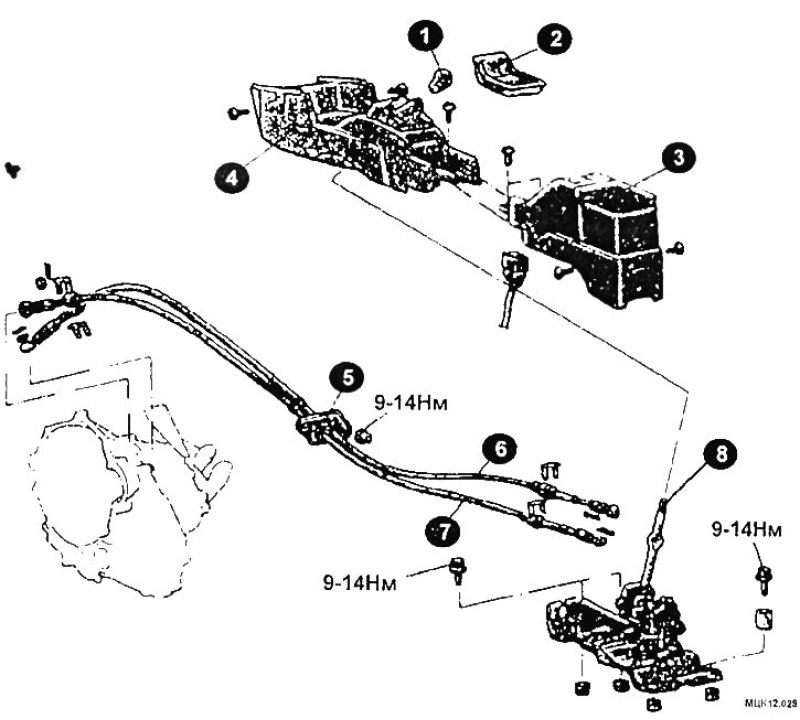

Типичные элементы механизма переключения передач моделей ранних годов выпуска: 1 - ручка рычага переключения передач; 2 - ящик средней консоли; 3 - задняя часть средней консоли; 4 передняя часть средней консоли; 5 - держатель; 6 - трос включения передач; 7 - трос выбора передач; 8 - рычаг переключении передач.
Во всех автомобилях, рассматриваемых в данном издании, установлен тросовый механизм переключения передач. В новых коробках передач изменения претерпели рычаг переключения передач, переключающий трос и трос селектора коробки передач, устанавливаемые в автомобили без турбокомпрессора. Эти изменения не повлияли, однако, на принцип переключения передач.
Автомобили с регулятором троса включения передач
Регулировка рычага переключения передач
Источник статьи доступен на портале AutoInstruction.ru
Типичное расположение рычагов: 1 - нейтраль; 2 - рычаг переключения передач; 3 - рычаг выбора передач; 4 - трос выбора передач.
Регулировка троса выбора передач
Установите рычаг переключения передач коробки в нейтральное положение.
Вытащив страховочные шплинты, снимите тросы переключения и выбора передач в салоне.
Установите в салоне рычаг переключения передач в нейтральное положение.

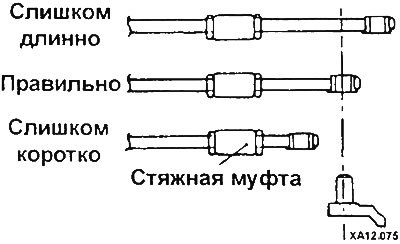

Прокручивайте стяжную муфту, пока конец троса выбора передач не встанет напротив рычага переключения передач в салоне.
Подсоедините трос выбора передач и вставьте новый шплинт.
Регулировка троса переключения передач
Оставьте рычаг выбора передач на коробке в нейтральном положении. Переместите рычаг переключения передач вправо включив его в положение 4-и передачи.

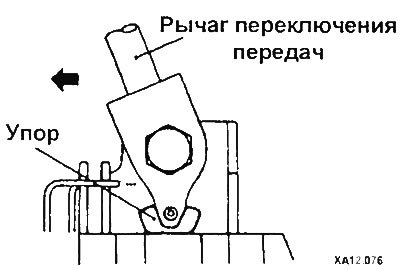

Переместите рычаг переключения передач в салоне по направлению стрелки и включите 4-ю передачу.

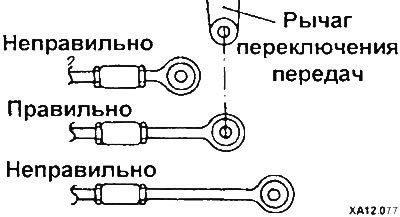

Прокручивайте стяжную муфту, пока конец троса переключения передач не встанет напротив рычага переключения передач в салоне.
Подсоедините трос включения передач и вставьте новый шплинт.

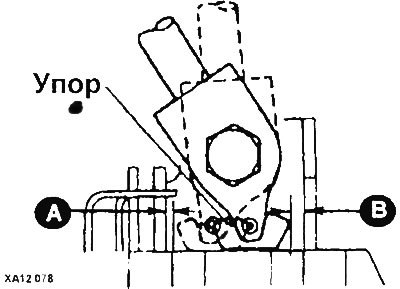

Установите рычаг переключения передач в положение 3-й, а затем 4-и передачи. Замерьте зазор А, а затем В, между рычагом и упором. Поворотом стяжной муфты достигните одинаковых размеров обоих зазоров.
Включая все передачи, убедитесь в свободном перемещении рычага переключения.
Автомобили без регулятора троса включения передач

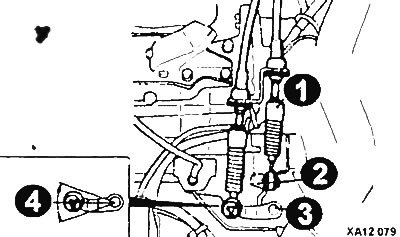

Места расположения тросов и рычагов: 1 - трос выбора передач; 2 - рычаг выбора передач; 3 - рычаг переключения передач; 4 - централь.
Регулировка троса выбора передач
Установите рычаг переключения передач на коробке в нейтральное положение.
Вытащив страховочные шплинты, снимите тросы переключения и выбора передач в салоне
Установите в салоне рычаг переключения передач в нейтральное положение.
Подсоедините трос выбора передач к рычагу выбора передач так, чтобы фланцевая поверхность пластмассовой втулки была повернута к рычагу выбора передач.

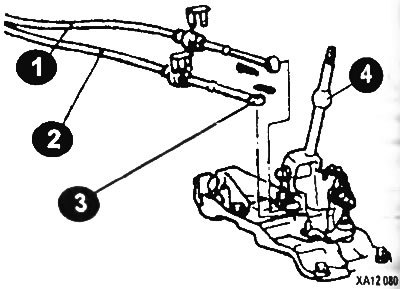

1 - трос переключения передач; 2 - трос выбора передач; 3 - фланцевая сторона пластмассовой втулки; 4 - рычаг выбора передач.
В крепление троса выбора передач вставьте новый шплинт.
Регулировка троса переключения передач
Установите рычаг выбора передач на коробке в нейтральное положение. Сдвинув рычаг переключения передач включите его в положение 4-й передачи.
Включите 4-ю передачу двигая рычаг.
1 - трос переключения передач; 2 - трос выбора передач; 3 - фланцевая сторона пластмассовой втулки.
Подсоедините трос переключения передач к рычагу переключения передач так, чтобы фланцевая поверхность пластмассовой втулки была повернута к рычагу переключения передач.
В крепление троса переключения передач вставьте новый шплинт.
