Модели ранних годов выпуска

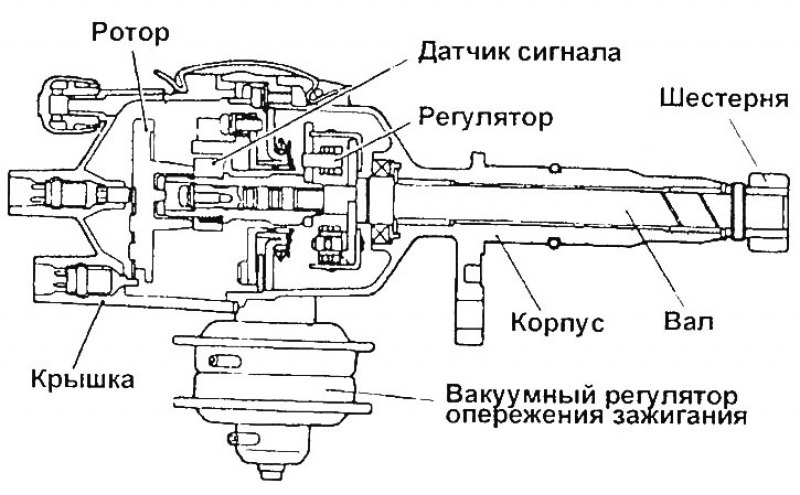

Элементы распределителя зажигания ранних годов выпуска
Снятие
Отсоедините провод массы от аккумулятора. Отключайте аккумулятор только при выключенном зажигании.
Отсоедините от распределителя зажигания все электрические провода и разъемы. Перед этим замаркируйте провода липкой лентой.
Снимите крышку распределителя зажигания.
Поршень первого цилиндра двигателя установите в положение ВМТ.
Текст взят с портала проекта Autoinstruction
Открутите гайку крепления и вытащите распределитель зажигания из головки цилиндров.
Установка
Если имеется, проверьте или замените уплотнительное кольцо в основании распределителя зажигания.
Проверьте или установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

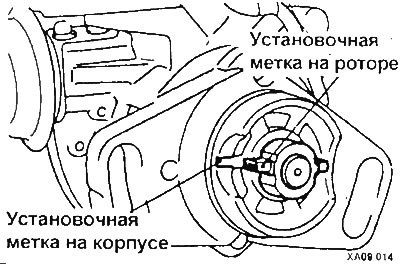

Проверните ось распределителя так, чтобы метка на роторе совпала с меткой на корпусе распределителя.

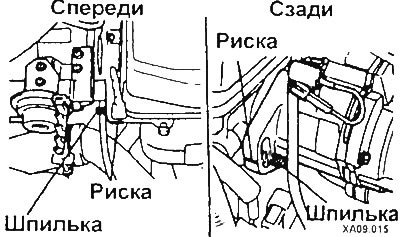

Установите распределитель зажигания так, чтобы риска на фланце была пример но посередине шпильки распределителя и в этом положении закрепите распределитель зажигания. При затягивании гаек не допускается прокручивание распределителя зажигания.
Очистите внутреннюю сторону распределителя зажигания и, надев, закрепите 2-мя болтами или 2-мя скобами.
Подключите к распределителю электрические провода, а затем к аккумулятору - кабель.
Проверьте и отрегулируйте установку момента зажигания и затяните крепежную гайку распределителя усилием 10 Нм.
Модели поздних годов выпуска (SOHC)

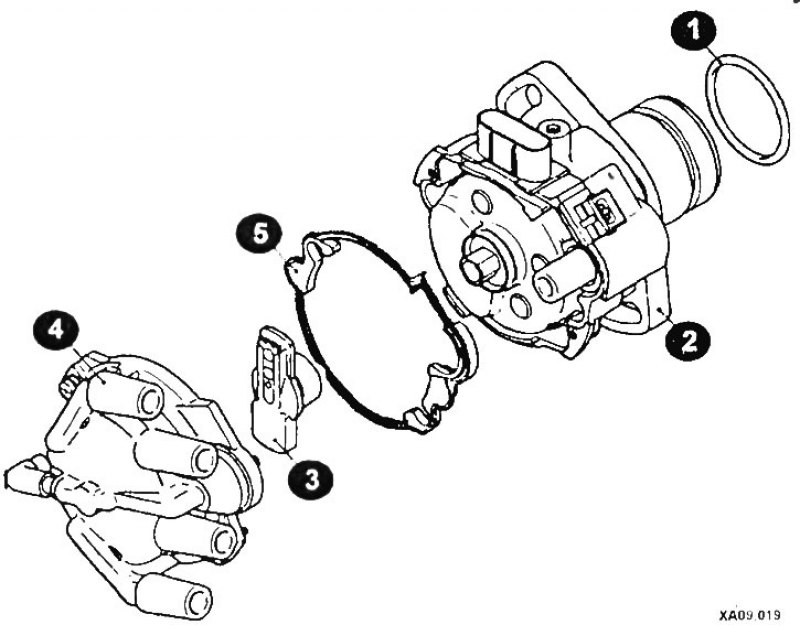

Элементы распределителя зажигания 4-цилиндровых двигателей: 1 - уплотнительное кольцо; 2 - корпус распределители; 3 - бегунок (ротор); 4 - крышка; 3 - уплотнительная прокладка.

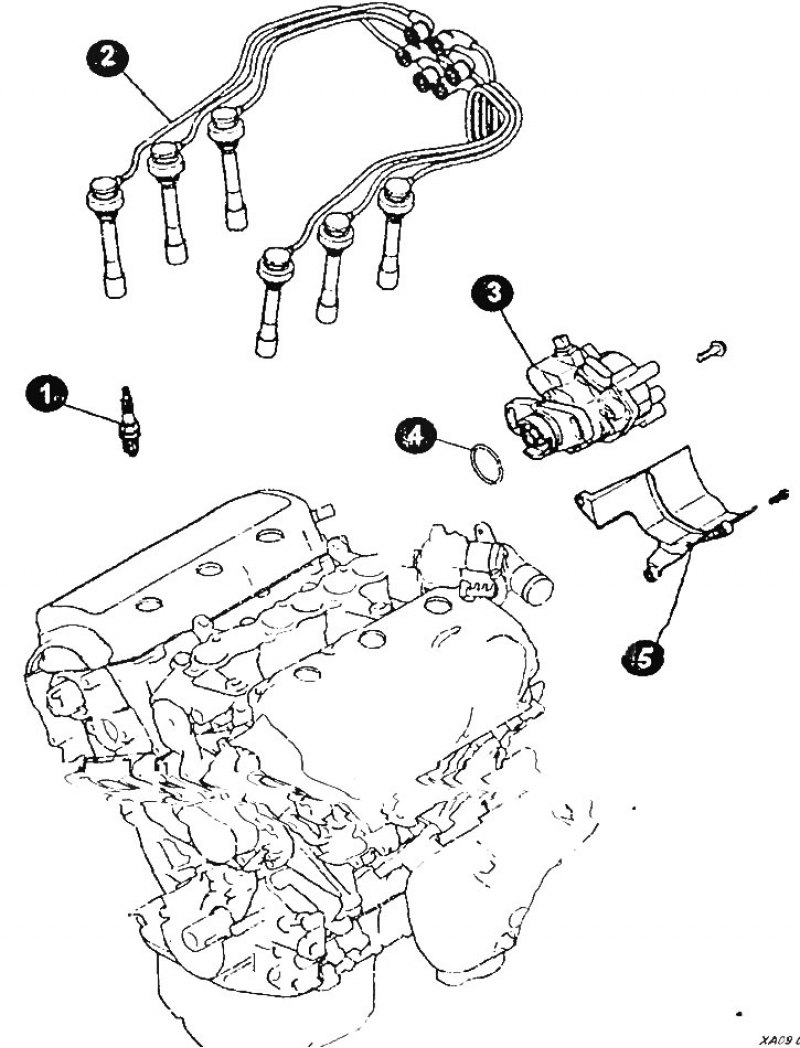

Элементы системы зажигания 6-цилиндровых двигателей: 1 - свеча зажигании; 2 - провода свечей зажигания; 3 - распределитель зажигания; 4 - уплотнительное кольцо; 5- кожух.
Снятие

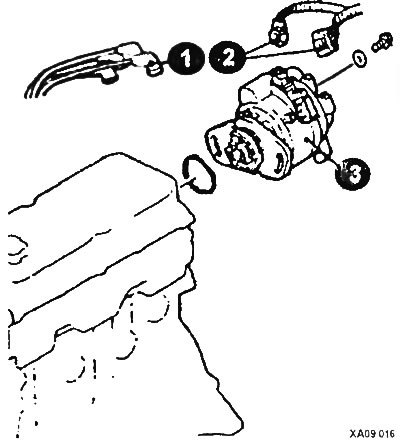

Распределитель зажигания 4-х цилиндровых двигателей
Отсоедините провода высокого напряжения (1).
Отсоедините электрические разъемы (2) распределителя зажигания (3).
Отверните винты и снимите распределитель зажигания (3) и уплотнительное кольцо.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

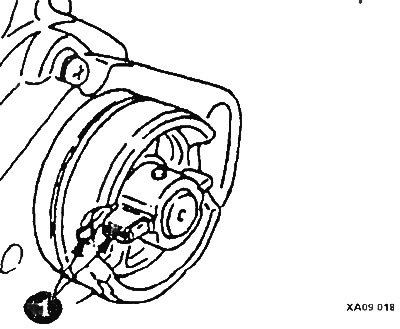

Снимая верхнюю крышку ремня привода газораспределительного механизма, вращайте коленчатый вал по часовой стрелке до совмещения установочных меток (1).
Совместите установочные метки (1) на роторе и корпуса распределителя зажигания на двигатель.
Разборка
Отвернув винты снимите крышку роспределителя зажигания и уплотнительную прокладку.
Потянув снимите ротор распределителя.
Снимите кольцевую прокладку.
Очистите детали распределителя зажигания и высушите их.
Проверьте состояние контактов.
Проверьте крышку распределителя зажигания на наличие коррозии и обгорания электродов. Проверьте плавность перемещения угольного контакта и величину его выступания.
При наличии обгорания контакта ротора распределителя замените ротор распределителя.
Проверьте отсутствие трещин на крышке.
