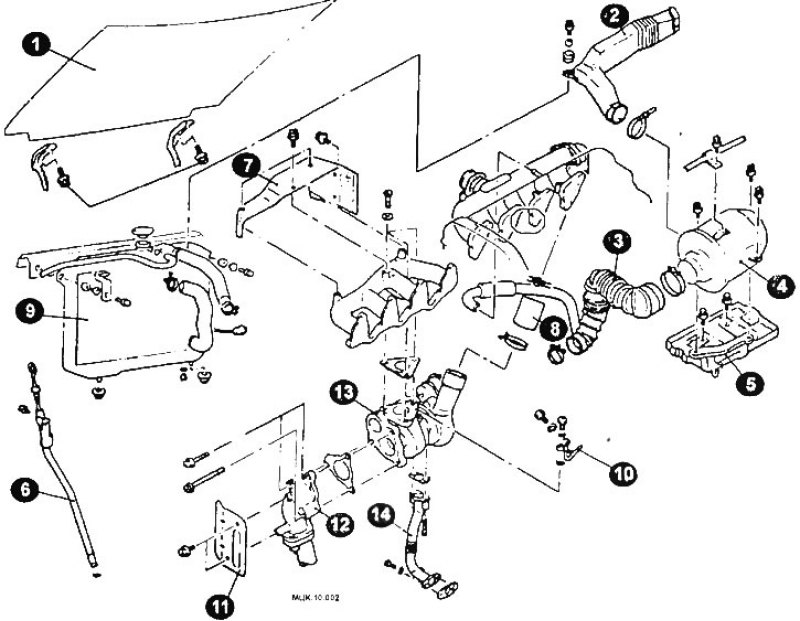

Установочные элементы турбокомпрессора двигателя 4D65: 1 - капот; 2 воздуховод; 3 - патрубок воздухозаборника; 4 воздушный фильтр; 3 - лоток аккумулятора; 6 - патрубок маслоуказателя; 7 - теплозащитный экран; 8 - воздушный шланг; 9 - радиатор; 10 - маслопроводы; 11 - теплозащитный экран; 12 - соединение выхлопных труб; 13 - турбокомпрессор; 14 - обратный маслопровод.
При разборке и сборке системы турбонаддува руководствуйтесь рисунком с учетом следующего:
Болты крепления турбокомпрессора отворачивайте поочередно после отсоединения фланца выхлопного патрубка (12) от турбокомпрессора (13).
При снятии турбокомпрессора с двигателя отсоедините от двигателя обратный маслопровод.
(Источник доступен на веб-сайте: Autoinstruction.ru)
При установке заправьте турбокомпрессор чистым моторным маслом для двигателя через отверстие маслопровода (10). Это необходимо для того, чтобы исключить масляное голодание турбокомпрессора при пуске двигателя.
