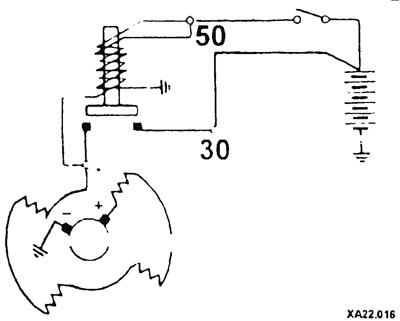

Электрическая схема стартера бензинового двигателя
При дефекте тягового реле шестерня стартера не зацепляет зубчатый венец маховика, и стартер не проворачивает двигатель. На дизельных двигателях токовая цепь стартера включается через дополнительное реле стартера.
Проверка
Снимите стартер.
Отсоедините провод обмотки возбуждения с клеммы (30).

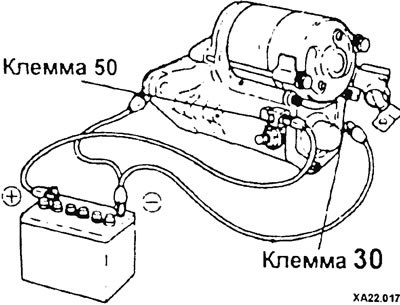

Подведите на несколько секунд к аккумулятору провода «прикуривателя» как на рисунке ниже. Шестерня стартера должна выдвинуться вперед.
Уберите провод массы с клеммы С. Шестерня стартера при этом должна оставаться в выдвинутом положении. Если нет то замените тяговое реле.
Снятие

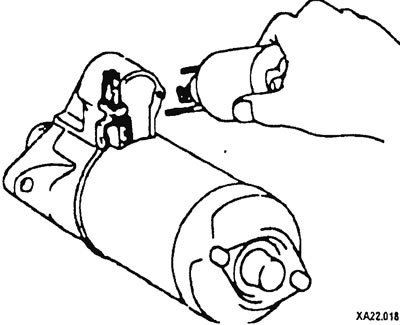

Открутите два болта крепления, снимите с корпуса привода клемму провода пускового реле отсоедините реле.
Снимите прокладочные шайбы.
Установка
Установите пусковое реле в порядке, обратном снятию.
Проверьте реле как описано выше.
Установите стартер.
