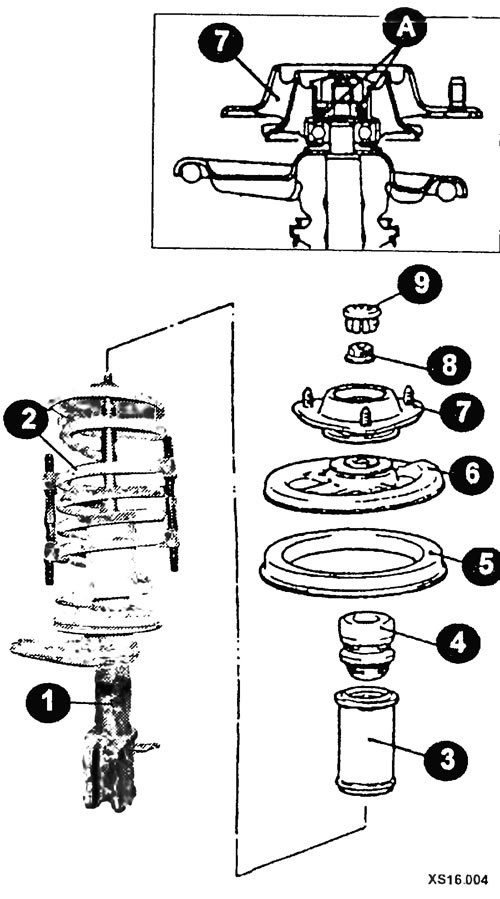

Типичные элементы амортизационной стойки передней подвески: 1 - стопка; 2 - пружина; 3 - защитный чехол; 4 - буфер хода сжатия; 5 - накладка пружины; 6 - верхняя тарелка пружины; 7 - опора стойки (отбойник); 8 - гайка; 9 - крышка; А - место смазки.
Разборка
Снимите пылезащитную крышку.
Установите переднюю стоику в тиски.
Используя специальное приспособление, сожмите пружину так, чтобы она отошла от верхней части. При использовании приспособления для сжатия пружин следите, чтобы витки пружины надежно захватывались и сжатие пружины производите с противоположных сторон.

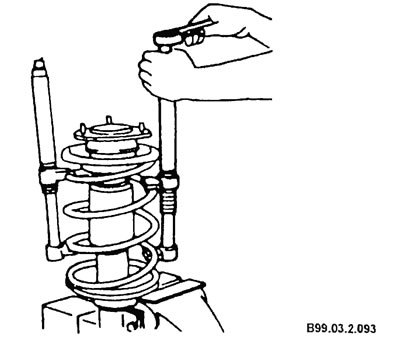

Удерживая верхнюю чашку пружины специальным ключом ослабьте затяжку гайки.
Текст предоставил этот ресурс [AutoInstruction.ru]
Снимите демпфирующую опору стойки.
Снимите верхнюю чашку и накладку пружины.
Снимите буфер хода сжатия.
Снимите защитный чехол.
Снимите пружину.
Снимите приспособление, сжимающее пружину.
Проверьте элементы амортизационной стойки.

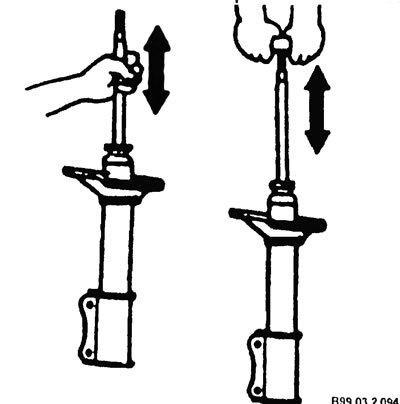

Амортизатор
Проверьте плавность хода штока при полном сжатии и растяжении. Убедитесь в отсутствии утечек масла через уплотнение штока и сварные швы.
Шток не должен иметь деформации, трещин и других повреждений. При необходимости замените или отремонтируйте амортизатор.
Верхняя опора стойки
На резиновых элементах не должно быть трещин и других признаков разрушения. Резина не должна отслаиваться.

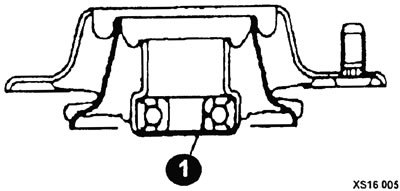

Упорный подшипник
При вращении подшипника должны отсутствовать посторонние шумы и излишний осевой люфт. При необходимости замените подшипник (1).
Винтовая пружина
Проверьте пружину на наличие деформации трещин и других повреждении. При необходимости замените пружину.
Внимание: Пружины на передней подвеске должны быть установлены одного и того же класса.

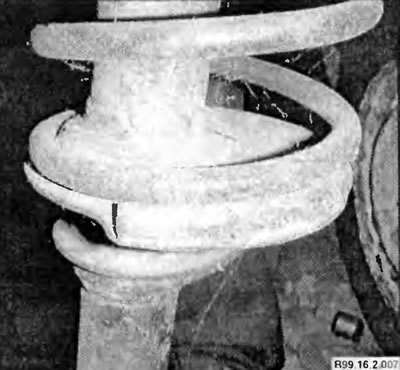

При установке пружина должна быть установлена так, как показано на фото.
Сборка
Сборка производится в обратной последовательности с учетом следующего:
После сжатия винтовой пружины при помощи специального приспособления предварительно затяните самоконтрящуюся гайку.

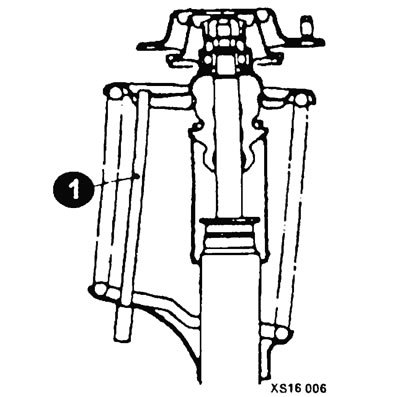

Совместите отверстия в нижней и верхней опорных чашках пружины стойки (некоторые модели). Эту работу легко выполнить, используя отрезок трубы (1) так, как показано на рисунке.
Правильно совместите оба торцевых витка пружины с канавками в верхней и нижней чашках, и затем ослабьте приспособление для сжатия пружины.

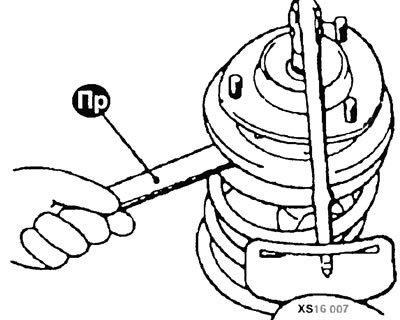

Затяните самоконтрящуюся гайку требуемым моментом затяжки при помощи приспособления.
