Снятие
1. Поднимите автомобиль и снимите переднее колесо.

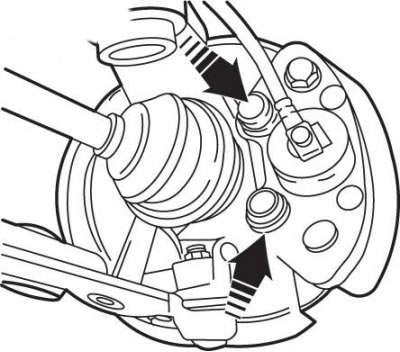

Рис. 10.25. Снятие защитного колпака
2. Снимите защитный колпак (рис. 10.25).
3. Выверните болты крепления суппорта тормоза к поворотному кулаку и мягкой проволокой закрепите суппорт на стойке.
4. Двумя болтами прикрепите к ступице колеса приспособление, удерживающее ступицу от проворачивания.

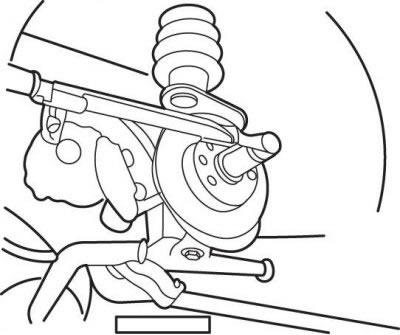

Рис. 10.26. Отворачивание корончатой гайки крепления приводного вала к ступице
5. Снимите шплинт и выверните корончатую гайку крепления приводного вала к ступице (рис. 10.26).

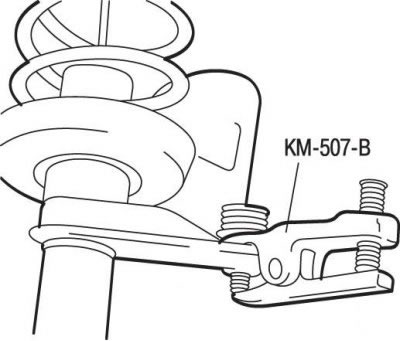

Рис. 10.27. Использование съемника КМ-507-В для выпрессовки из стойки цапфы шарового шарнира рулевой тяги
6. С помощью съемника КМ-507-В выпрессуйте из стойки цапфу шарового шарнира рулевой тяги (рис. 10.27).
7. С помощью съемника КМ-507-В выпрессуйте из поворотного кулака цапфу шарового шарнира нижнего рычага.

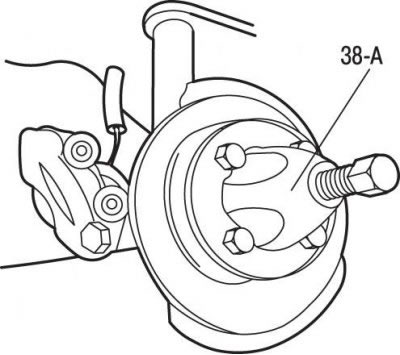

Рис. 10.28. Использование приспособления № 38-A для извлечения приводного вала из ступицы переднего колеса
8. Рукой достаньте приводной вал из ступицы переднего колеса. Если это не удастся, используйте приспособление для снятия ступиц № 38-A (рис. 10.28).
9. Мягкой проволокой закрепите приводной вал на кузове.
Внимание! После снятия приводного вала подшипник ступицы колеса не должен подвергаться никакой нагрузке, автомобиль не может быть перемещен, так как это нарушит установочную позицию разъемного подшипника. Если перемещение автомобиля неизбежно, вставьте в ступицу замену приводного вала и затяните корончатой гайкой, при этом подшипник ступицы колеса должен быть затянут.

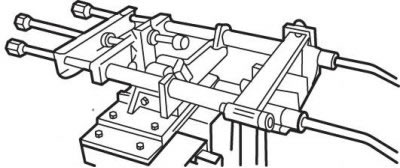

Рис. 10.29. Приспособление для сжатия пружин
11. Закрепите стойку передней подвески в приспособлении КМ-465-А/КМ-329-А для сжатия пружины, при этом синяя метка на крюке должна совпасть с желтой меткой на раме приспособления (рис. 10.29).

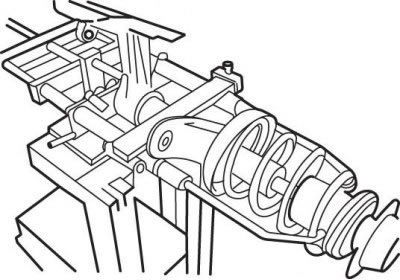

Рис. 10.30. Сжатие пружины специальным приспособлением
12. Сожмите пружину так, чтобы она отошла от верхней части стойки (рис. 10.30).
13. При использовании специального приспособления для сжатия пружин витки пружины необходимо надежно захватывать, пружину сжимать с противоположных сторон.

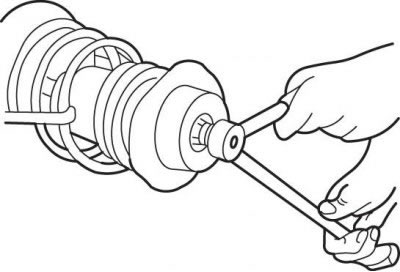

Рис. 10.31. Снятие упорного подшипника
14. Придерживая за шток поршня амортизатора, с помощью накидного гаечного ключа на 19 мм отвинтите упорный подшипник (с шариковым подшипником) (рис. 10.31).
15. Извлеките из штока поршня амортизатора узел упорного подшипника вместе с шариковым подшипником.
16. Смажьте шариковый подшипник смазкой для подшипников. Упорный подшипник поставляется только в сборе с шариковым подшипником. Узел не разбирается.

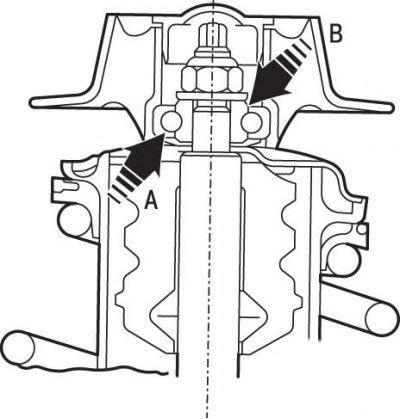

Рис. 10.32. Установка блока шарикового подшипника
17. С усилием установите узел упорного подшипника на шток поршня амортизатора, при этом поместите металлическую шайбу А (рис. 10.32) под шариковый подшипник так, чтобы ее приподнятый край был сверху (уплотнение шарикового подшипника) и упорную шайбу В поверх подшипника.

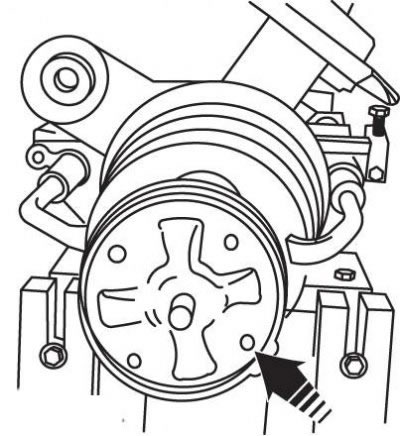

Рис. 10.33. Установка пружинной опоры
18. Выступ на пластиковой опоре пружины служит индикатором при установке: если смотреть по направлению движения автомобиля, выступ должен быть направлен вперед на левой стойке, а на правой стойке – выступ должен быть направлен назад (рис. 10.33).
19. Затяните гайку крепления упорного подшипника, при этом с другой стороны поддерживайте поршневой шток. Используйте новую самоконтрящуюся гайку.
20. Снимите приспособления для сжатия пружины.
21. Установите стойку на автомобиль и закрепите новой самоконтрящейся гайкой.
22. Вставьте приводной вал в шлицы ступицы переднего колеса. Свободно затяните корончатую гайку (с шайбой) крепления приводного вала к ступице. Смажьте шлицы ступицы трансмиссионной жидкостью. Всегда используйте новые гайку и шайбу.
23. Закрепите шаровой шарнир на поворотном кулаке корончатой гайкой и для страховки стопорным зажимом, соблюдая требуемый момент затяжки. Используйте новый стопорный зажим.
24. Закрепите цапфу шарового шарнира наконечника рулевой тяги на поворотном кулаке корончатой гайкой и для страховки стопорным зажимом, соблюдая требуемый момент затяжки. Используйте новую самоконтрящуюся гайку.
Внимание! В подшипнике переднего колеса не должно быть люфта.
25. Для соединения приводного вала со ступицей колеса выполните следующие операции:
- с помощью корончатой гайки с шайбой заведите приводной вал в ступицу и затяните корончатую гайку моментом 100 Н·м (гнезда шарниров на болтах);
- в качестве противовеса подсоедините к ступице приспособление КМ-468;
- ослабьте корончатую гайку и затяните моментом 20 Н·м (предварительное натяжение);
- доверните корончатую гайку на угол 90°;
- если шплинт и прорезь не совпадают, ослабьте (не затягивайте) корончатую гайку до ближайшей прорези и зашплинтуйте ее.
26. Подсоедините к поворотному кулаку суппорт тормоза и закрепите болтами, затянув их требуемым моментом. Перед вворачиванием нанесите на резьбу болтов блокирующий состав, предотвращающий их отворачивание.

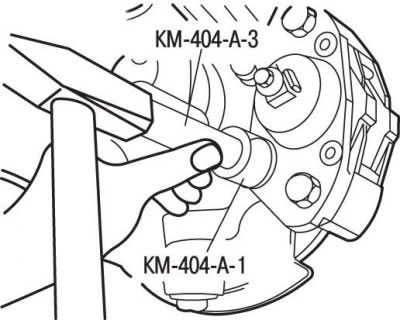

Рис. 10.34. Установка защитного колпака
27. С помощью приспособлений КМ-404-А-1 и КМ-404-А-3 установите до упора новые защитные колпаки на суппорте тормоза (рис. 10.34).
28. Затяните болты крепления колеса, соблюдая требуемый момент затяжки.
