С соединительными тягами
1. Снимите рукоятку рычага переключения передач и центральную консоль
2. Снимите нижний воздушный патрубок и открутите гайки кронштейна рычага, если необходимо.
3. Поднимите автомобиль и установите его на опорах.

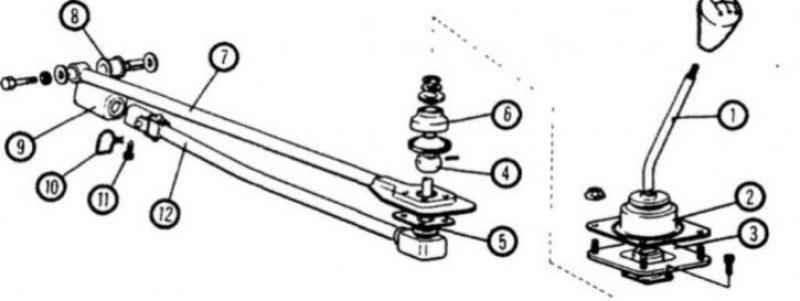

2.4а Элементы механизма переключения передач моделей Cordia/Tredia с механической коробкой передач: 1. Рычаг переключения передач; 2. Чехол; 3. Изолятор; 4. Опора; 5. Пылезащитный чехол; 6. Резиновая изоляция; 7. Удлинительная тяга; 8. Втулка; 9. Пылезащитный чехол; 10. Проволока; 11. Установочный винт; 12. Переключающая тяга
2.4б Элементы механизма переключения передач моделей Colt, Lancer, Mirage и Precis с механической коробкой передач: 1. Рукоятка; 2. Рычаг переключения передач; 3. Чехол; 4. Изолятор; 5. Втулка; 6. Резиновый изолятор; 7. Пылезащитный чехол; 8. Удлинительная тяга; 9. Втулка; 10. Установочный винт; 11. Переключающая тяга; 12. Проволока; 13. Пылезащитный чехол
4. Открутите болт и отсоедините удлинительную тягу от коробки передач (2.4а и 2.4б).
5. Снимите проволочку с установочного винта, открутите винт и открутите переключающую тягу от коробки передач.
6 Снимите теплозащитный экран, если необходимо.
7. Снимите удлинительную и переключающую тягу.
8. Установка проводится в обратном порядке снятия.
С тросиковым соединительным механизмом
Снятие

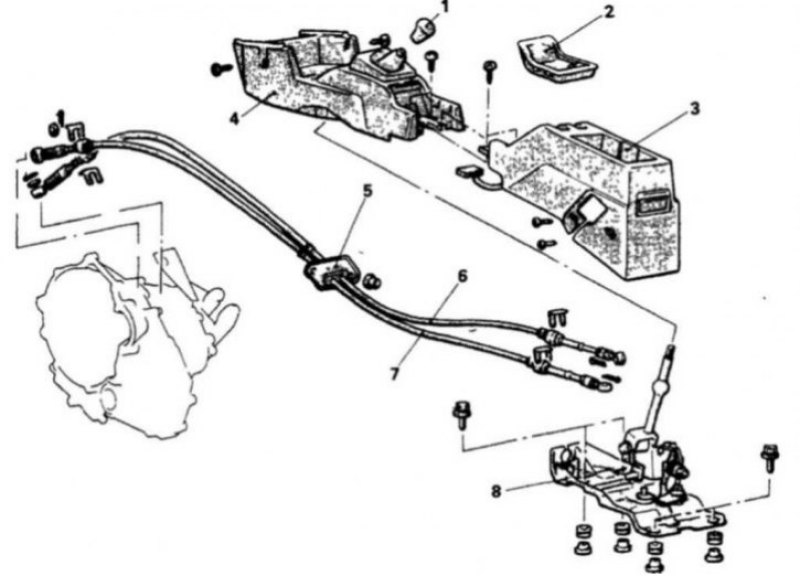

2.9а Элементы тросикового механизма переключения передач моделей Colt, Lancer, Mirage и Precis: 1. Рукоятка рычага переключения передач; 2. Полка центральной консоли; 3. Задняя консоль; 4. Центральная консоль; 5. Крепление; 6. Переключающий тросик; 7. Тросик выбора передачи; 8. Рычаг переключения передач
9. Снимите рукоятку рычага переключения передач и центральную консоль. Проверьте, чтобы рычаг переключения передач и рычаги на коробке передач находились в положении нейтральной передачи. Достаньте чеки и зажимы и отсоедините тросики от рычагов (2.9а и 2.9б).

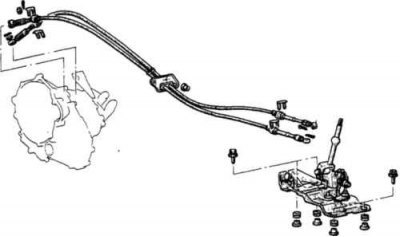

2.9б Элементы тросикового механизма переключения передач модели Galant
10. Открутите болты и гайки и снимите крепления тросиков.
11. В двигательном отсеке достаньте чеки и зажимы и отсоедините тросики от коробки передач.
12. Снимите тросики.
Установка

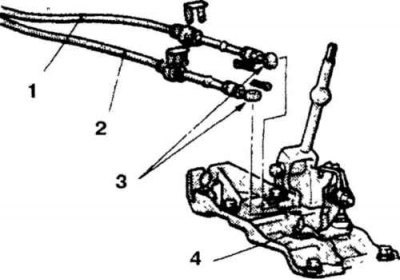

2.13а Элементы крепления тросика к рычагу переключения передач - рычаг В должен быть в положении нейтральной передачи: 1. Переключающий тросик; 2. Тросик выбора передачи; 3. Скошенная сторона втулка; 4. Рычаг В

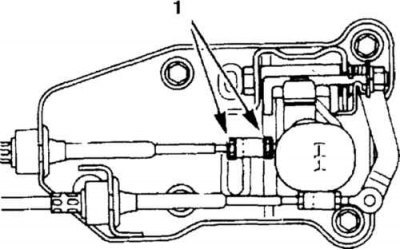

2.13б Отрегулируйте длину тросика, вращая гайки: 1. Регулировочные гайки
13. Подсоедините тросики к рычагу (2.13а и 2.13б), проверив, чтобы он находился в положении нейтральной передачи.
14. Подсоедините тросики к коробке передач и установите крепления.

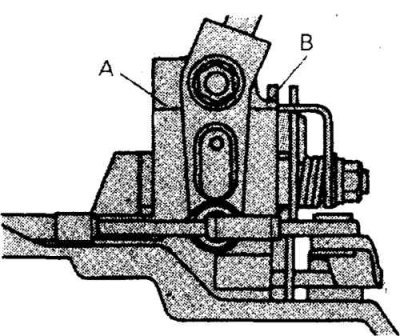

2.15 Расстояние А и В на обеих сторонах рычага переключения передач должны быть одинаковы
15. После установки расстояние А и В с обеих сторон рычага переключения передач должно быть одинаковым (2.15). Если нет, отрегулируйте длину тросика.
