12.2 Для установки уплотнения клапана необходима глубокая втулка или специальный инструмент: 1. Специальный инструмент; 2. Уплотнение; 3. Седло пружины
2. Установите новые уплотнения на направляющие втулки впускных клапанов (12.2).
12.3 Если в головке были установлены эмалированные пружины клапанов, установите их эмалированными концами от головки, как показано на рисунке: 1. Эмалированный конец пружины; 2. Тарелка; 3. Уплотнение; 4. Седло пружины
3. Смажьте и установите первый клапан. Установите седло пружины на направляющую втулку и установите пружину и тарелку (12.3).
12.4 Смажьте сухарики смазкой перед установкой
4. Сожмите пружину и установите сухарики, предварительно смазав их (12.4).
5. Аналогичным образом установите остальные клапаны.

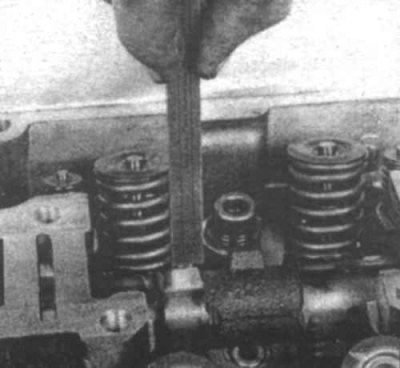

12.6 Проверьте высоту установки пружины клапана
6. Проверьте высоту установки клапанов. Она измеряется от верхней поверхности седла пружины клапана до нижней поверхности тарелки (12.6). Если высота слишком большая, установите шайбы под пружину.
12.7 Для замены уплотнения клапана впуска разреженной смеси используется специальный инструмент: 1. MD998308; 2. Уплотнение; 3. Корпус клапана; 4. MD998308
7. При помощи инструмента N MD998308 установите уплотнение на шток клапана впуска разреженной смеси (12.7).
8. Смажьте шток клапана и установите его на место.
9. Сожмите пружину при помощи инструмента N MD998309 и установите ее вместе с тарелкой. Установите сухарики.

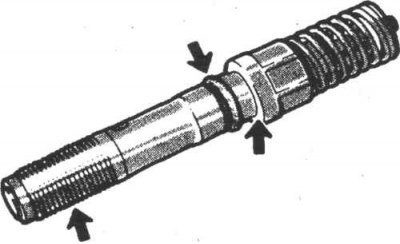

12.10 При установке клапанов впуска разреженной смеси используйте новые уплотнительные кольца. Смажьте кольца, резьбу и седло моторным маслом (указаны стрелками)
10. Установите новое уплотнительное кольцо на клапан и смажьте его моторным маслом (12.10). Также смажьте резьбу и седло.
Информация размещена на интернет-сайте (AutoInstruction)
11. Установите клапаны впуска разреженной смеси и затяните их до требуемого момента затяжки.
12. Смажьте молибденовой смазкой коромысла, распределительный вал и оси коромысел, затем установите распределительный вал, коромысла и оси коромысел на место.
