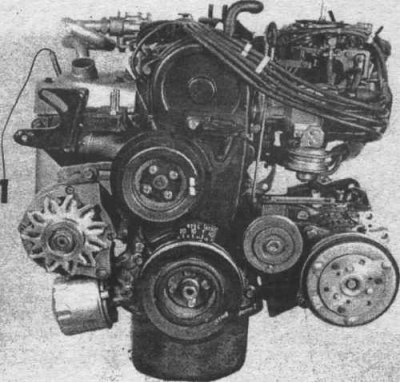

8.2а Двигатель объемом 1,5 л - вид со стороны газораспределительного ремня

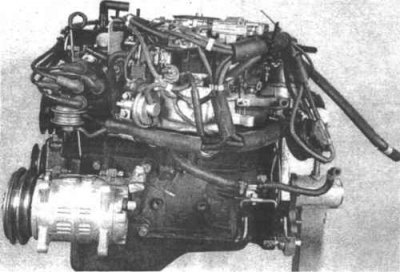

8.2б Двигатель объемом 1.5 л - вил со стороны впускного коллектора

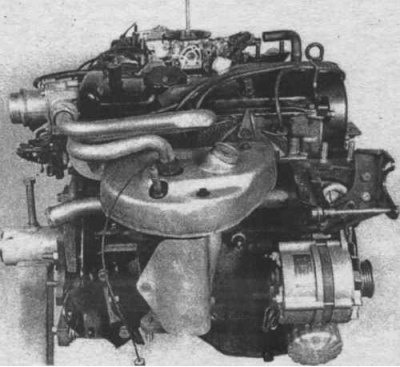

8.2в Двигатель объемом 1,5 л - вид со стороны выпускного коллектора

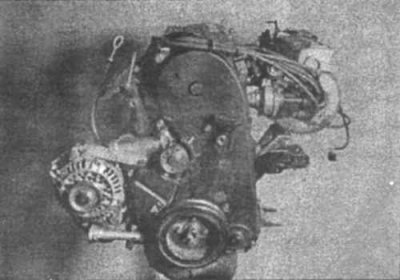

8.2г Двигатель 2.0L SOHC - вид со стороны газораспределительного ремня

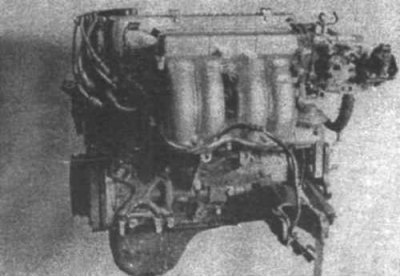

8.2д Двигатель 2.0L SOHC - вид со стороны впускного коллектора

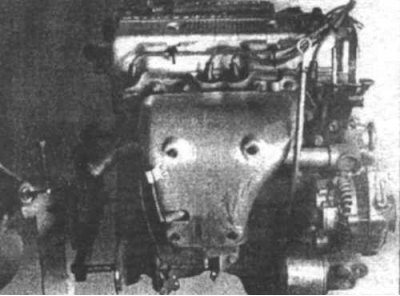

8.2е Двигатель 2.OL SOHC - вид со стороны выпускного коллектора
Информация доступна на портале autoinstruction.ru
2. Снимите все внешние элементы двигателя (8.2а, 8.2б, 8.2в, 8.2г, 8.2д и 8.2е), включающие в себя: Генератор и кронштейны
Элементы системы снижения токсичности выхлопов Распределитель зажигания, провода высокого напряжения и свечи зажигания Термостат и крышку термостата Водяной насос
Карбюратор и все элементы системы впрыска топлива Впускной и выпускной коллектор Масляный фильтр Крепления двигателя Сцепление и маховик/ведущий диск Задняя пластина двигателя
3. Если необходимо, снимите головку блока цилиндров, масляный картер и масляный насос.

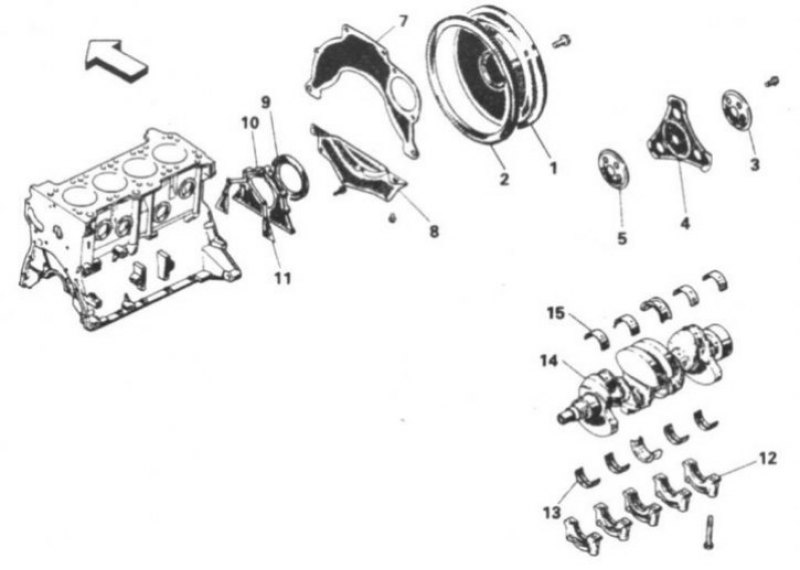

8.4 Внутренние элементы двигателя: 1. Маховик*; 2. Зубчатый венец*; 3. Переходная пластина **; 4. Ведущий диск**; 5. Переходная пластина**; 7. Задняя пластина; 8. Кожух сцепления; 9. Задний сальник; 10. Кожух сальника; 11. Прокладка; 12. Крышка коренного подшипника; 13. Нижний вкладыш коренного подшипника; 14. Коленчатый вал; 15. Верхний вкладыш коренного подшипника.
* Автомобили с механической коробкой передач
** Автомобили с автоматической коробкой передач
4. Если Вы собираетесь проводить полную переборку двигателя, снимите внутренние элементы двигателя (8.4) в следующем порядке:
- Крышка клапанного механизма
- Впускной и выпускной коллекторы
- Ось коромысел и коромысла
- Кожух газораспределительного ремня
- Газораспределительный ремень и звездочки
- Распределительный вал
- Головка блока цилиндров
- Масляный картер
- Масляный насос
- Кожух заднего сальника
- Поршни и шатуны
- Коленчатый вал и коренные подшипники
