К сожалению, показания вакуумметра сложно интерпретировать и результаты анализа показаний могут быть ошибочными, поэтому, вакуумную диагностику целесообразно объединить с другими методами.
Исходными факторами, по которым анализируются показания вакуумметра и делаются наиболее точные выводы о состоянии двигателя, являются абсолютное показание прибора и характер движения стрелки прибора (динамика показаний). Шкала большинства вакуумметров проградуирована в мм. рт. столба. По мере нарастания разрежения (и соответственно падения давления) показание прибора увеличивается. На каждые 300 м над уровнем моря абсолютные показания вакуумметра будут отличаться примерно на 25 мм.рт.ст.
Присоедините вакууметр прямо к всасывающему коллектору (См. фото), но не к другим отверстиям через которые создается вакуум, отделенным от коллектора каналом определенной длины (например, к отверстиям перед дроссельной заслонкой).
Перед началом испытаний полностью прогрейте двигатель. Заблокируйте колеса и поставьте автомобиль на ручной тормоз. При положении рычага переключения передач в нейтральном положении (или в положении Park на автомобилях с автоматической трансмиссией) запустите двигатель и оставьте работать на холостом ходу.
Внимание! Перед запуском двигателя тщательно проверьте состояние лопастей вентилятора (наличие на них повреждений или трещин). Во время работы двигателя не подносите руки слишком близко к вентилятору, держите прибор на достаточном удалении от вентилятора и не стойте на одной линии с вращающейся крыльчаткой.
Проверьте показание вакуумметра. На исправном двигателе вакуумметр должен показывать разрежение 430-560 мм.рт.ст., а стрелка прибора должна быть практически неподвижна.
Ниже следует описание характера показаний вакуумметра и методики определения состояния двигателя на их основе.
1. Слишком низкий уровень разрежения обычно указывает на не герметичность прокладки между всасывающим коллектором и камерой дроссельной заслонки, вакуумного шланга, а также на слишком позднее зажигание или на неправильный момент открытия и закрытия клапанов. Перед тем как снять крышки зубчатого ремня и проверить совмещение установочных меток проверьте установку зажигания с помощью стробоскопа и устраните все иные возможные причины, руководствуясь методиками проверки, описанными в настоящей Главе.
2. Если показания вакуумметра на 75-200 мм.рт.ст. ниже нормального и являются неустойчивыми (стрелка дергается), то это указывает на течь в прокладке на входе всасывающего коллектора или на неисправность форсунки.
3. Если стрелка регулярно отклоняется на 50-100 мм.рт.ст., то причиной является не герметичность клапанов. Для подтверждения этого вывода проверьте компрессию в цилиндрах двигателя.
4. Стрелка нерегулярно отклоняется в сторону низких показаний, или подрагивая показывает низкое разрежение. Вероятной причиной является повышенное сопротивление движению клапанов, или перебои в работе цилиндров. Проверьте компрессию в цилиндрах и осмотрите свечи.
5. Если на холостом ходу стрелка быстро колеблется в пределах 100 мм.рт.ст., а работа двигателя сопровождается дымом из глушителя, то изношены направляющие втулки клапанов. Для проверки этого вывода надо провести испытания камер сгорания на герметичность (с накачкой воздуха). Если стрелка быстро колеблется и одновременно наблюдается увеличение оборотов двигателя, то надо проверить герметичность прокладки всасывающего коллектора, упругость пружин клапанов. Такие показания также могут быть обусловлены прогоранием клапанов и перебоями в работе цилиндров (сбоями зажигания).
6. Слабые флуктуации стрелки (в пределах 20-30 мм.рт.ст.в обе стороны) указывают на неустойчивую работу зажигания. Проверьте все предусмотренные установки и регулировки, при необходимости подключите к двигателю анализатор системы зажигания.
7. При больших флуктуациях стрелки проверьте компрессию в цилиндрах, или проведите испытания на герметичность, так как причинами неисправности могут быть неработающий цилиндр, или нарушение герметичности прокладки головки цилиндров.
8. Если показания прибора медленно меняются в широком диапазоне, то проверьте чистоту трубопроводов системы принудительной вентиляции картера, правильность регулировки горючей смеси, герметичность прокладок корпуса дроссельной заслонки, или всасывающего коллектора.
9. Резко откройте дроссельную заслонку, и когда обороты двигателя достигнут 2500 об/мин отпустите заслонку. Заслонка должна медленно возвращаться в исходное положение. Показания вакуумметра должны упасть почти до нуля, затем возрасти и превысить контрольные показания, соответствующие стационарному холостому ходу примерно на 125 мм.рт.ст., после чего разрежение должно восстановиться на прежнем уровне. Если разрежение восстанавливается медленно, а при резком открытии заслонки превышение контрольного показания отсутствует, то причиной может являться износ поршневых колец. При крайне медленном восстановлении разрежения проверьте чистоту выпускного тракта (как правило глушителя или каталитического конвертера). Самый простой способ такой проверки заключается в размыкании выхлопного тракта перед подозрительным участком и в повторении испытания.

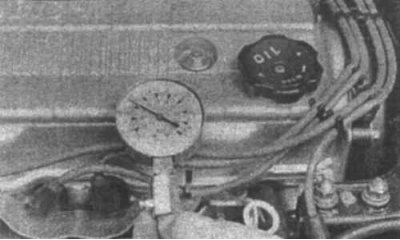

3.6 Более предпочтительным является применение вворачивающегося измерителя компрессии по сравнению с теми приборами, которые для обеспечения герметичности при измерении прижимаются от руки. Убедитесь, что дроссельная заслонка закреплена в полностью открытом положении
Проверка компрессии в цилиндрах двигателя
1. Результаты проверки компрессии в цилиндрах двигателя позволяют судить о состоянии группы деталей в верхней части двигателя (поршней, колец, клапанов и прокладки головки блока цилиндров). А именно, уменьшение компрессии может быть обусловлено негерметичностью камер сгорания вследствие износа поршневых колец, повреждения головок клапанов и седел, прогара прокладки головки блока цилиндров.
Примечание. Для получения точных результатов проверки двигатель должен быть прогрет до нормальной температуры, а батарея полностью заряжена.
2. Начните с того, что очистите участки рядом со свечами зажигания, для чего продуйте сжатым воздухом (при отсутствии компрессора продуйте участки автомобильным, или даже велосипедным, насосом). Это необходимо для того, чтобы исключить попадание грязи в цилиндры при измерении компрессии.
3. Выверните свечи зажигания (см. Гл.1).
4. Полностью откройте дроссельную заслонку и закрепите в таком положении.
5. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания, соедините его с массой на блоке цилиндров. Для надежности соединение с массой выполните с помощью специального закорачивающего отрезка провода с зажимами аллигаторного типа на обоих концах. Также не помешает удалить предохранитель электронной системы впрыска топлива на монтажном блоке, что обеспечит
полное отключение электрического топливного насоса при измерении компрессии.
6. Вставьте измеритель компрессии в отверстие для свечи.
7. Включите стартер и проверните коленвал на несколько оборотов, следя за показаниями манометра измерителя компрессии. На исправном двигателе давление должно нарастать быстро. Низкое давление после первого хода поршня и медленное нарастание при последующих тактах сжатия указывает на износ поршневых колеи. Если после первого хода поршня давление низкое, и при последующих тактах сжатия не возрастает, то причиной является утечка в клапанах или негерметичность прокладки головки блока цилиндров [причиной также может являться образование трещин в головке). Снижение компрессии может также быть вызвано отложениями нагара на головках клапанов. Запишите наибольшее значение компрессии.
8. Повторите процедуру измерения для остальных цилиндров, результаты сравните с нормативными данными.
9. Через отверстие для свечи введите в каждый цилиндр немного масла для двигателя (примерно три полных шприцевых масленки), затем повторите испытания.
10. Если после введения масла компрессия повысилась, то можно сделать однозначный вывод о том, что изношены поршневые кольца. Если компрессия возрастет незначительно, то утечка происходит через клапаны, или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана прогоранием седел и/или фасок клапанов, а также деформацией стержней клапанов, или образованием на них трещин.
11. Если компрессия одинаково низкая только в двух соседних цилиндрах, то наиболее вероятной причиной является прогорание прокладки между этими цилиндрами. Подтверждением этого вывода будет появление в камерах сгорания или в картере коленвала блока цилиндров следов охлаждающей жидкости.
12. Если значение компрессии в одном из цилиндров ниже на 20 процентов, чем в остальных цилиндрах и двигатель неустойчиво работает на холостом ходу, то причиной может быть износ кулачка распре-двала, управляющего выпускным клапаном.
13. Если значение компрессии превышает норму, то камера сгорания покрыта отложениями нагара. В данном случае головку цилиндров надо снять и удалить нагар.
14. Если компрессия во всех цилиндрах низкая, или сильно отличается для разных цилиндров, то необходимо провести испытания камер сгорания на герметичность, для чего надо обратиться в специализированную мастерскую. В результате испытаний должны быть точно установлены места утечек и дана количественная характеристика утечки.
Демонтаж силового агрегата - методы и техника безопасности
Смотрите оригинал на указанном сайте Autoinstruction.ru
Если было принято решение о демонтаже двигателя для проведения капитального ремонта, или ремонта основных узлов, то надо провести определенные подготовительные мероприятия.
Крайне важно наметить место в котором будут производиться работы. Несомненно, лучшим местом является мастерская. Очень важно иметь оборудованную рабочую площадку, а также место для хранения автомобиля. Если ни мастерской, ни гаража нет, то потребуется хотя бы ровная и чистая бетонная или асфальтированная площадка.
Промывка моторного отсека и силового агрегата перед началом демонтажа позволит содержать инструмент в чистоте и постоянном рабочем состоянии.
Также понадобятся напольный подъемник или тельфер. Убедитесь в том, что эти устройства имеют запас по грузоподъемности и способны поднять двигатель с трансмиссией. Соблюдение мер безопасности здесь играет первостепенную роль, так как подъем двигателя из автомобиля - операция потенциально опасная.
Если работы по демонтажу двигателя проводятся неопытным лицом, то необходим помощник. Проконсультируйтесь и попросите помочь лиц, имеющих опыт в таких работах. Имеется множество примеров того как попытки в одиночку выполнить демонтаж двигателя с подъемом последнего из моторного отсека заканчивались безуспешно.
Заранее спланируйте свои действия. Перед тем как начать работы возьмите напрокат или приобретите все необходимые инструменты и оборудование. К некоторым приспособлениям, обеспечивающим безопасность при демонтаже и монтаже двигателя, а также снижение трудозатрат относятся (помимо подъемника) домкрат-тележка достаточной грузоподъемности, полный набор ключей и оправок, деревянные колодки, ветошь и растворитель для уборки неизбежных луж от пролитых рабочих жидкостей двигателя. Если подъемник будет браться напрокат, то об этом договоритесь заранее, выполнив все работы, в которых этот механизм не требуется. Это позволит сэкономить деньги и время.
Имейте в виду, что значительное время вы не сможете воспользоваться автомобилем. Для выполнения некоторых работ, недоступных в домашних условиях из-за отсутствия специального оборудования, придется обратиться в мастерскую автосервиса. Эти предприятия работают по графику и будет целесообразным проконсультироваться там до демонтажа двигателя, чтобы точно оценить затраты времени на ремонт и восстановление деталей.
Всегда при демонтаже и монтаже силового агрегата будьте очень внимательны. Необдуманные действия могут быть причиной серьезных травм. Заранее обдумывайте свои действия. Не жалейте на это времени, ибо главное - работа без травм.
