2. Снимите стекло.
Защелка

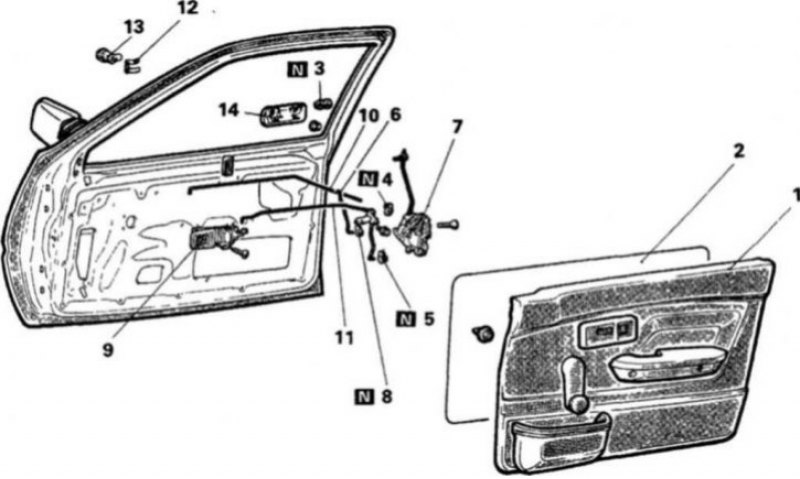

15.3а Элементы замка двери моделей с поднимающейся внешней ручкой: 1. Панель отделки; 3. Пластиковое покрытие 3. Разъем; 4. Зажим; 5. Зажим; 6. Тяга внешней ручки; 7. Замок; 8. Зажим; 9. Внутренняя ручка; 10. Тяга внутренней защелки; 11. Тяга внутренней ручки; 12. Крепежный зажим барабана замка; 13. Барабан замка; 14. Внешняя ручка
3. Отсоедините предохранительную тягу и тягу внутренней ручки от защелки (15.3а и 15.3б).
4. Открутите три крепежных винта и снимите замок.
5. Установка проводится в обратном порядке снятия.
Барабан замка
15.6 Отсоедините тягу барабана замка (1) от барабана замка, затем при помощи плоскогубцев снимите крепежный зажим (2) с барабана замка (3)
Информация скопирована с сайта autoinstruction
6. Отсоедините тягу барабана замка от барабана (15.6).
7. При помощи плоскогубцев снимите крепежный зажим и снимите барабан замка с двери (15.6).
8. Установка проводится в обратном порядке снятия.
Внутренняя ручка
15.3б Элементы замка двери с обычной внешней ручкой: 1. Кожух; 2. Прокладка; 3. Внешняя ручка двери; 4. Кожух; 5. Прокладка; 6. Стекло; 7. Крепление; 8. Замок; 9. Привод замка двери; 10. Основание; 11. Внутренняя ручка
а) Модели с электронными стеклоподъемниками: 1. Панель отделки и защитная пленка; 2. Кнопка
б) Модели с механическими стеклоподъемниками: 1. Панель отделки и защитная пленка; 2. Кнопка
9. Открутите крепежные винты (15.3а и 15.3б).
10. Снимите ручку с двери.
15.11а На моделях Precis 1988 и 1989 года выпуска перед затяжкой винтов отрегулируйте положение ручки так, чтобы она поднималась на 48° (расстояние А)
15.11б Открутите винты и передвиньте ручку, если необходимо, для регулировки свободного хода
11. Установка проводится в обратном порядке снятия. Отрегулируйте ход ручки перед затяжкой крепежных винтов (15.11а и 15.11б).
Внешняя ручка
12. Отсоедините соединительные тяги от ручки.
13 Открутите крепежные гайки с внутренней стороны двери и снимите ручку.
15.14 Отсоедините тягу для регулировки свободного хода внешней ручки: 1. Зажим; 2. Тяга внешней ручки
14. Установка проводится в обратном порядке снятия. Проверьте и отрегулируйте свободный ход ручки, если необходимо (15.14).
