Защелка
1. Полностью поднимите стекло, затем снимите облицовочную панель двери и заднюю секцию полосы уплотнителя (см. подраздел 15).
2. Отсоедините тяги от цилиндра замка. а также от наружной и внутренней ручки (см. иллюстрацию).

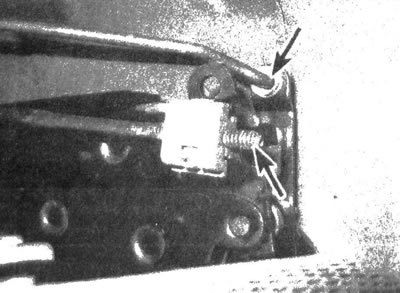

17.2. Отсоедините тяги от защёлки, выполняя процедуру через проемы в дверной панели
3. Выкрутите три винта крепления, имеющие в головках шестигранные гнезда (возможно, для ослабления усилия их затяжки придется воспользоваться ударным гайковертом), затем снимите защелку с двери (см. иллюстрацию). По возможности отсоедините тяги от замка, пока он еще находится в полости двери. Если этого выполнить не удастся, вытяните замок, после чего отсоедините от него тяги, а также электроразъемы.

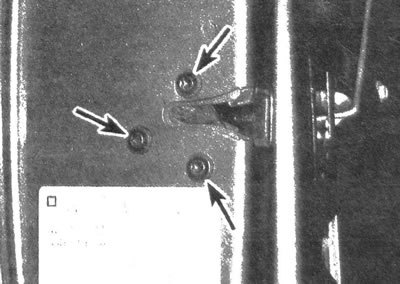

17.3. Защелка дверного замка крепится тремя болтами с шестигранными гнездами в головках
4. Установка производится в обратной последовательности снятия. Убедитесь в работоспособности замка двери.
Цилиндр замка
5. Снимите наружную ручку двери (см. ниже). Отсоедините тягу, затем, воспользовавшись отверткой, выдавите фиксатор и извлеките из дверной ручки цилиндр замка (см. иллюстрацию).

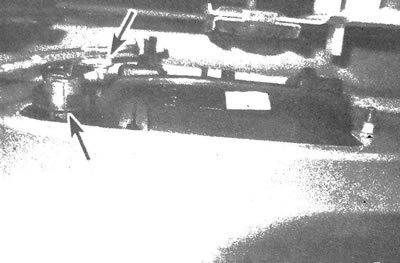

17.5. Отсоедините тягу, подденьте и снимите скобу затем снимите цилиндр замка
6. Установка производится в обратной последовательности снятия.
Наружная ручка
7. Отсоедините тягу, открутите гайку(ки) и отсоедините наружную ручку от двери.
8. Поместите ручку на исходное местоположение, подсоедините тягу и установите гайку(ки). Надежно затяните гайку(ки).
Внутренняя ручка
9. Снимите панель облицовки двери, как описано в подразделе 16.
10. Снимите облицовочное обрамление внутренней ручки двери (см. иллюстрацию).

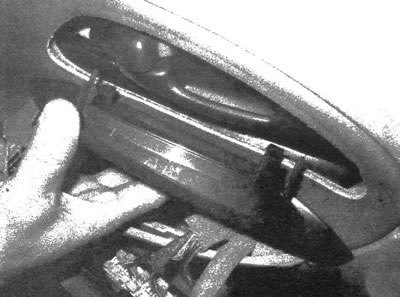

17.10. Аккуратно отсоедините фиксаторы и снимите облицовочное обрамление внутренней ручки двери
11. Отсоедините от ручки тягу защелки, затем выкрутите болт крепления (см. иллюстрацию). Потяните ручку вперед и отсоедините ее от установочных отверстий, после чего снимите с двери.

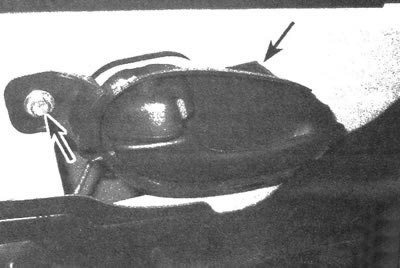

17.11. Выкрутите болт крепления (отмечен левой стрелкой) и отодвиньте внутреннюю ручку вперед, чтобы сместить с выреза (отмечен правой стрелкой)
Отбойник
12. Для выполнения точной регулировки двери необходимо ослабить болты отбойника (расположенного напротив защелки) и отрегулировать его положение (см. иллюстрацию). Затяните болты крепления отбойника и проверьте работоспособность замка.

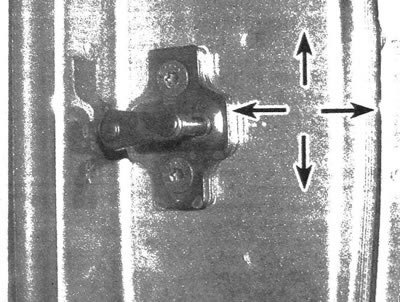

17.12. При регулировке отбойник можно перемещать в вертикальных и горизонтальных направлениях
[Данные скопированы с ресурса: Autoinstruction]
Примечание: при регулировке отбойник можно перемещать в вертикальных и горизонтальных направлениях.
