Панели внутренней облицовки
1. Откройте окно, затем снимите пластмассовые штифты, которыми крепится верхняя панель облицовки, и опустите ее на замок окна откидной двери (см. иллюстрации). Выведите жгут проводки из прорези в верхней панели облицовки и отложите панель в сторону.
22.1а. Отсоедините зажимы, поднимите облицовочную панель и вытяните из прорези жгут проводов

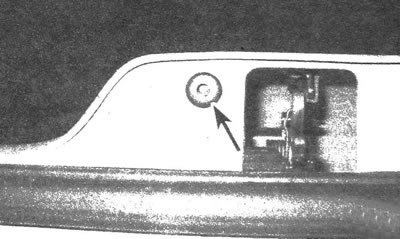

22.1b. Снимите крепежный штифт замка замка стекла, установленного на задней откидной двери; вдавите центральный штифт разъединяемого крепежа вниз
2. Снимите вспомогательную ленту, затем снимите пластмассовый фиксатор, расположенный на панели облицовки (см. иллюстрацию 22.1b). Сначала необходимо снять верхнюю панель облицовки задней откидной двери (для обеспечения доступа), а затем нижнюю (большую) панель облицовки.
22.2. Выкрутите винты с шестигранными гнездами, крепящие вспомогательную ленту в центре нижней облицовочной панели
3. Установка проводится в обратной последовательности снятия.
Цилиндр замка
4. Снимите облицовочную панель откидной двери (п. 1 и 2).
5. Откройте фиксатор и отсоедините тягу защелки от рычага цилиндра замка (см. иллюстрацию).
Перейдите к источнику по ссылке: Autoinstruction.ru

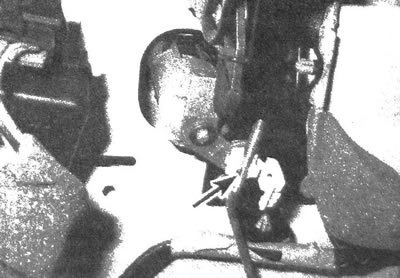

22.5. Выкрутите винты с шестигранными гнездами, крепящие вспомогательную ленту в центре нижней облицовочной панели
6. Снимите скобу, затем снимите цилиндр замка с задней откидной двери (см. иллюстрацию).
22.6. ...и снимите скобу цилиндра
7. Установка проводится в обратной последовательности снятия.
Отбойник и ручка окна откидной двери
8. Откройте окно задней откидной двери.
9. Открутите гайки крепления и отсоедините от стекла ручку вместе с отбойником (см. иллюстрацию).

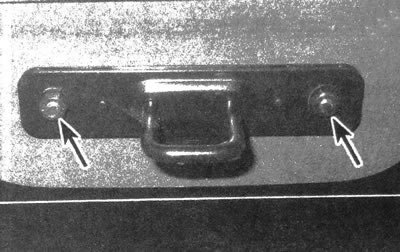

22.9. Открутите гайки крепления отбойника и ручки окна
10. Установка проводится в обратной последовательности снятия. Если окно слишком туго защелкивается или имеет ослабленную посадку в защелкнутом положении, подложите под отбойник регулировочные прокладки или извлеките их из-под него.
Замок окна
11. Снимите панели внутренней облицовки задней откидной двери (см. п. 1 и 2).
12. Выкрутите болты замка окна, затем поднимите его и отсоедините электрический разъем (см. иллюстрацию). Полностью снимите замок.
22.12. Выкрутите болты крепления замка окна откидной двери
Замок откидной двери
13. Снимите панели внутренней облицовки задней откидной двери (см. п. 1 и 2).
14. Отсоедините тягу наружной ручки от собачки, а также тягу собачки от замка. Выкрутите болты и отсоедините собачку от замка (см. иллюстрацию).
22.14. Отсоедините тяги от защелки замка откидной двери
15. Выкрутите болты крепления и отсоедините защелку двери (см. иллюстрацию). Отсоедините электрический разъем и тягу цилиндра замка, затем полностью снимите защелку.

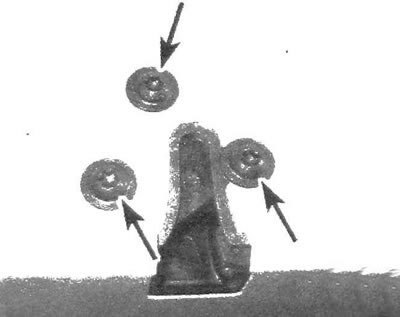

22.15. Выкрутите винты крепления защелки задней откидной двери
16. Установка проводится в обратной последовательности снятия.
Опорные стойки
17. Откидная стойка имеет две опорные стойки, а ее стекло также поддерживается двумя стойками. Полностью откройте откидную дверь (или ее окно) и надежно зафиксируйте в данном положении.
18. Снимите небольшой зажим, расположенный на каждом конце стойки, затем стяните ее с шарового крепления (см. иллюстрацию).

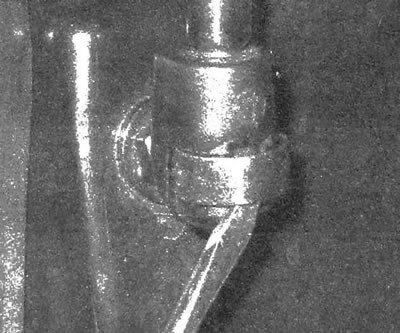

22.18. Отсоедините каждый конец опорной стойки; для этого, воспользовавшись небольшой отверткой, необходимо вытянуть фиксирующее кольцо, а затем стянуть стойку с шаровой шпильки (показано на стойках откидной двери; стойки ее стекла имеют аналогичную конструкцию)
19. Установка проводится в обратной последовательности снятия.
Отбойник задней откидной двери
20. Положение закрытой откидной двери можно точно отрегулировать при перемещении ее отбойника
21. Чтобы открыть доступ к отбойнику, необходимо открыть откидную дверь
22. Ослабьте болты крепления и отрегулируйте положение отбойника, затяните болты и закройте откидную дверь, чтобы убедиться в правильности регулировки.
22.22. Болты крепления отбойника; перед позиционированием в ходе регулировки необходимо обвести отбойник фломастером
