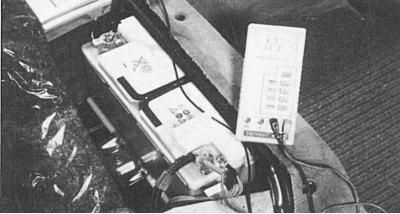

Рис. 9.6. Измерение напряжения аккумуляторной батареи с помощью мультиметра. При значении напряжения ниже 12,5 В батарею следует зарядить
2. Через 4–5 мин замерьте напряжение между клеммами батареи. Красный провод с клеммой тестера (мультиметра) присоедините к положительной клемме батареи, черный — к отрицательной (рис. 9.6). При замере все потребители должны быть выключены.

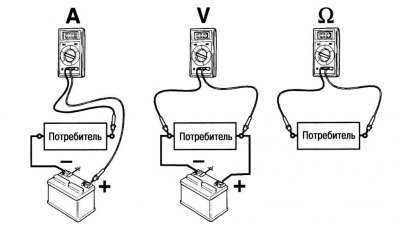

Рис. 9.7. Принцип подключения мультиметра при измерении силы тока, напряжения и сопротивления. Потребителями являются, например, лампы, стартер или магнитола

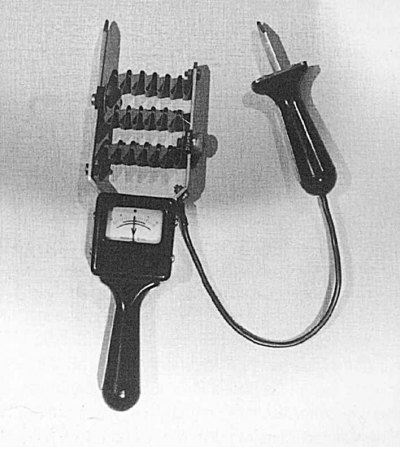

Рис. 9.8. С помощью специального тестера можно установить состояние батареи путем измерения ее емкости. Измерение не должно продолжаться более 10 с, поскольку батарея при этом испытывает большую нагрузку
Измерение напряжения, силы тока и сопротивления
Если вы хотите проверить исправность различных электрических систем вашего автомобиля, необязательно сразу обращаться к электрику. В продаже есть много различных приборов, с помощью которых вы самостоятельно сможете проверить состояние системы электрооборудования.
Пробник с лампой (с контактом-иглой). С его помощью можно проверить наличие напряжения в электрической цепи. Чем ярче горит лампа, тем выше напряжение.
Иглой протыкается изоляция проверяемого провода. Другая клемма прибора на проводе присоединяется к «массе» (кузов автомобиля).
Внимание! Пробник с лампой накаливания потребляет большую мощность, поэтому его нельзя использовать для проверок электронных приборов (например, контроллера). Для этого необходим пробник напряжения со светодиодом.
Пробник со светодиодом. В зависимости от исполнения этот прибор определяет наличие постоянного и переменного напряжения в пределах 6–700 В. Визуально наличие напряжения определяется по зажиганию светодиода. Простые приборы подобного типа стоят недорого.
Универсальный тестер (мультиметр). Этим прибором можно измерить напряжение, силу тока (постоянного и переменного) и сопротивление. Можно воспользоваться недорогими приборами с цифровым дисплеем. Питание такого прибора, как правило, осуществляется от автономной батарейки.
Измерение напряжения. Для того чтобы измерить, например, напряжение аккумуляторной батареи на холостом ходу, провод прибора с отрицательным контактом присоедините к отрицательной клемме аккумуляторной батареи или закрепите на «массе». Положительную клемму присоедините к положительной клемме батареи или проверяемому проводу. Если прибор показывает только 10,4 В, это свидетельствует о замыкании в одной из банок батареи. Проверьте также напряжение аккумуляторной батареи при включении стартера, полученное значение менее 8 В свидетельствует о том, что с батареей не все в порядке.
Измерение силы тока. Для этого необходимо разорвать цепь и подключить прибор между разомкнутыми контактами. При измерении достаточно будет отсоединить контактный разъем и подсоединить провод между двумя его контактами.
Внимание! Всегда помните о пороговых значениях, которые может измерять ваш тестер. На контактах таких потребителей, как стартер, протекают очень большие токи, которые могут повредить прибор при измерении.
Измерение сопротивления. В этом случае тестером проверяют, проходит ли ток через тот или иной провод или выключатель. Если ток проходит беспрепятственно, значение сопротивления будет нулевым. Если же в каком-либо месте есть обрыв, значение сопротивления будет стремится к бесконечности. Кроме того, можно выяснить, какое внутреннее сопротивление имеет тот или иной прибор.
(Смотрите полную версию на сайте: Autoinstruction.ru)
При измерении сопротивления провода его концы необходимо оголить и присоединить каждый к разным клеммам прибора (рис. 9.7). При установке значений измерения всегда следует начинать с максимального значения.
Измерьте емкость аккумуляторной батареи (рис. 9.8).

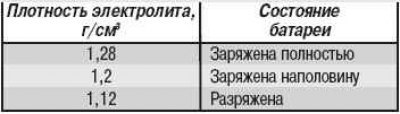

Состояние аккумуляторной батареи в соответствии с показаниями ареометра

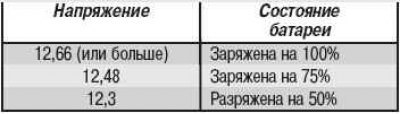

Состояние аккумуляторной батареи в соответствии с показаниями мультиметра
